Seite 20
SPEZIFIKATIONEN
Command THC (X-Y)
Betriebsanleitung
2-5
9

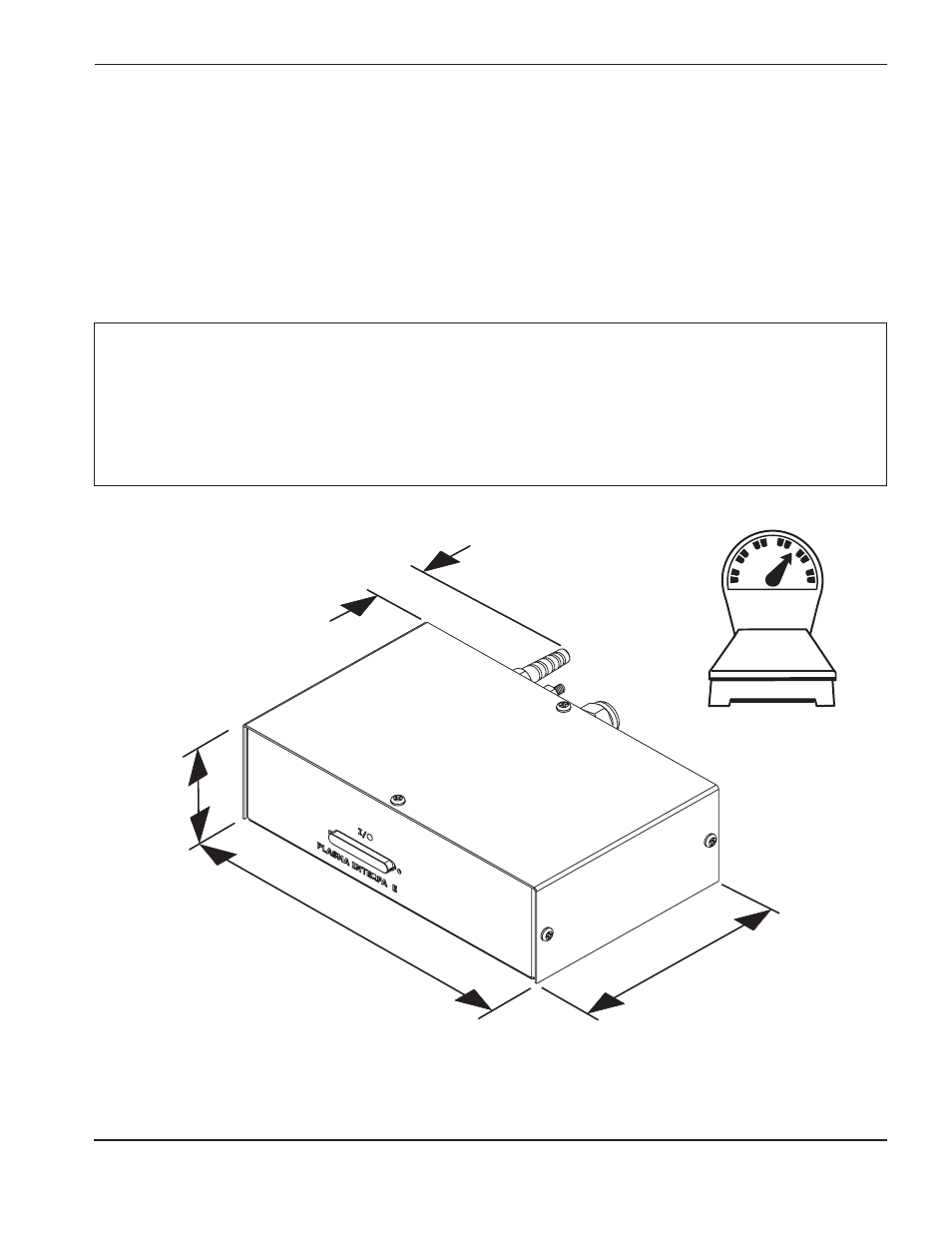

Abbildung 2-3
Plasma-Interface-Baugruppe
Plasma-Interface-Baugruppe
Elektrische Anforderungen
Netzspannung ...................................................................+ 24 VDC
Paralleler Digital-I/O ..........................................................+ 12 VDC
Serieller Digital-I/O (RS-422) ............................................+ 5 VDC
Spannungsteilerfunktion................................................41:1 Lichtbogenspannung (isoliert)
THC.90
3.1"
(78 mm)
2.2"
(56 mm)
10.7"
(271 mm)
6.6"
(168 mm)
4.6 lb
(2 kg)
Installation von HT4400 und HPR130
Anmerkung
Die Instruktionen zur Installation der Plasmaschnittstellen-Baukarte in der HT4400-Stromquelle
sind in Abschnitt 3h enthalten.
Die Instruktionen zur Installation der Plasmaschnittstellen-Baukarte in der HPR130-Stromquelle
sind in Abschnitt 3i enthalten.
Das Gehäuse des Plasma-Interface wird bei der Installation in der HT4400 nicht verwendet.
