WARTUNG
9
5-16
Command THC (X-Y)
Betriebsanleitung
Statusanzeigen der Interfacekarte beim normalen Einschaltvorgang
Die folgenden LEDs und Prüfpunkte befinden sich auf der Interfacekarte. Siehe Abbildung 5-8.
LED
Signalfunktion
Status
D1
Strom
On
D2
Abschirmungsrelais
Normalerweise ein – Off, wenn Lichtbogen zündet.
D5
Plasma-Start
On, wenn Plasma-Start-Signal zur Stromquelle aktiv ist.
D6
Stromübergang
Normalerweise off – On, wenn Brenner mit der Platte Kontakt hat.
Die Prüfpunkte TP1 (Erdung) und TP2 (+) erlauben die Messung der isolierten Spannung von Elektrode zum
Werkstück, dividiert durch 82.

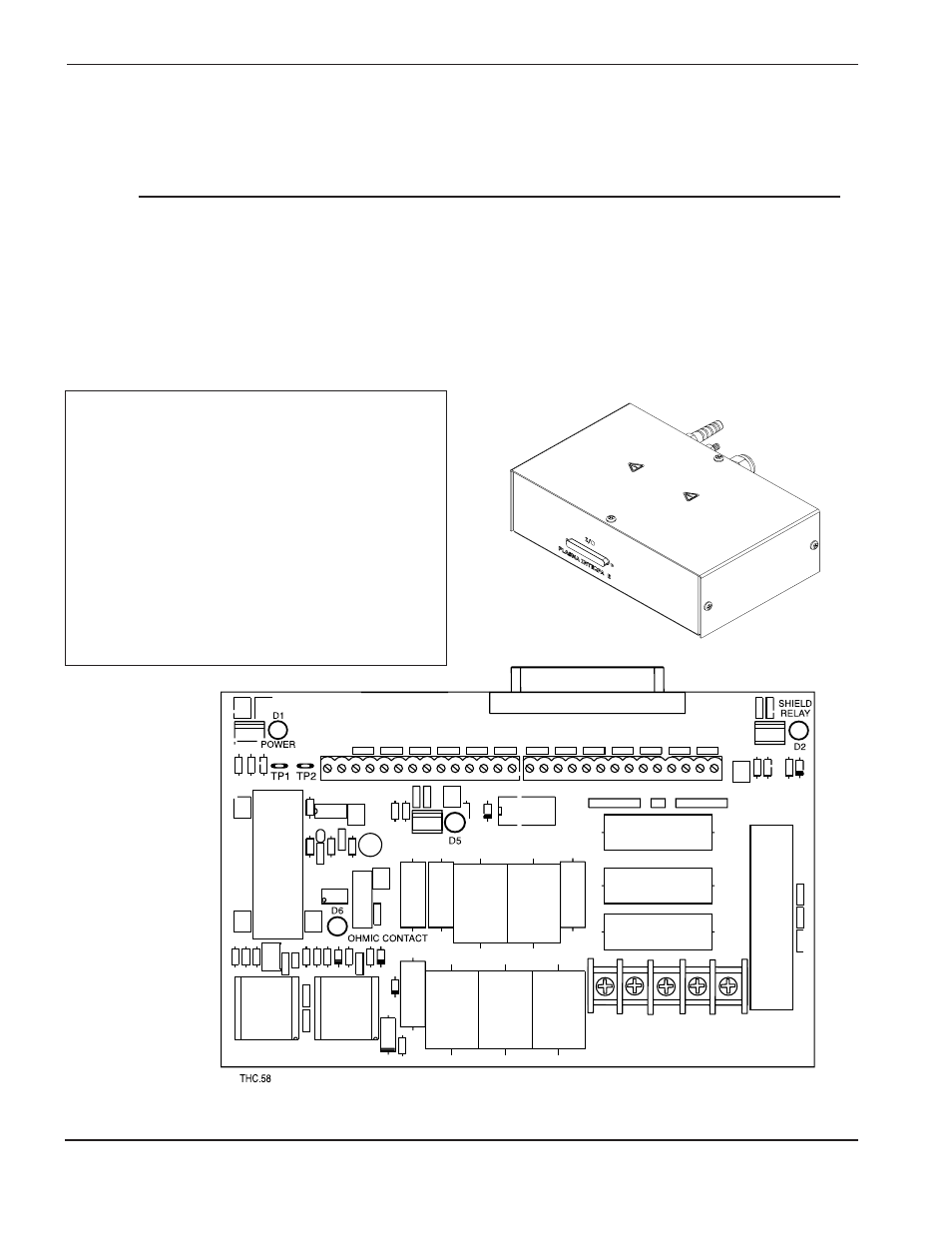

Abbildung 5-8
Interfacekarte
Installation von HT4400 und HPR130
Anmerkung
Die Instruktionen zur Installation
der Plasmaschnittstellen-Baukarte in
der HT4400-Stromquelle sind in
Abschnitt 3h enthalten.
Die Instruktionen zur Installation
der Plasmaschnittstellen-Baukarte in
der HPR130-Stromquelle sind in
Abschnitt 3i enthalten.
Das Gehäuse des Plasma-Interface
wird bei der Installation in der HT4400
nicht verwendet.
