Höhenverstellung für X-Y Maschinen
Elektrische Anforderungen
Motor .................................................................................+ 2,48 VDC, zweiphasig (3,3 A per Phase)
Endschalter .......................................................................+ 24 VDC
Höhenverstellung-Steuerfunktionen
Motor .................................................................................Schritt
Motorantrieb ......................................................................Schritt, konstanter Abkippstrom
Höhenverstellung-Rückführung.........................................Codiereinrichtung
Höhenverstellung-Endschalter ..........................................Endlagenschalter und unterer Endschalter
Max. Z-Achsen-Geschwindigkeit.......................................508 cm/min
Max. Z-Achsen-Hub ..........................................................203 mm
SPEZIFIKATIONEN
2-6 Command THC (X-Y) Betriebsanleitung
7

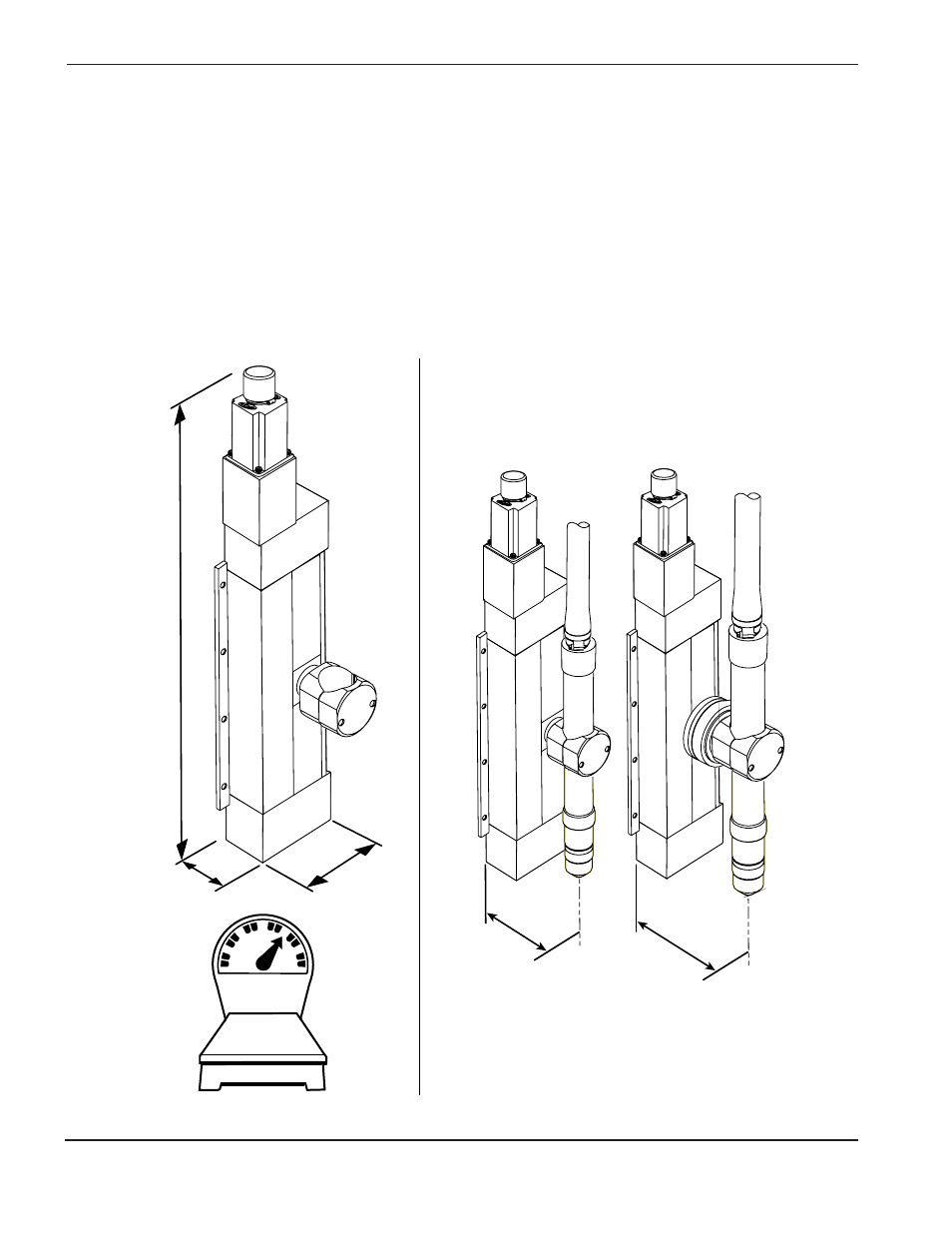

Abbildung 2-4 Höhenverstellung für X-Y Maschinen
THC
.66a
21.8"
(554 mm)
2.8"
(71 mm)
5"
(127 mm)
18 lb
(8.2 kg)
4.67"
119 mm
5.78"
164 mm
Brennermontage-Abmessungen
Ohne
Abknickvorrichtung
Mit Abknickvorrichtung
