INBETRIEBNAHME
7
3-20
Command THC (X-Y)
Betriebsanleitung
Erdungsanforderungen
Das THC-System muß ordnungsgemäß geerdet werden, um die persönliche Sicherheit und den
ordnungsgemäßen Betrieb des Systems zu gewährleisten und elektromagnetische Störungen zu reduzieren.
Erdung des Netzkabels
Das THC-Steuermodul muß entsprechend den nationalen oder örtlichen Elektroinstallationsvorschriften über
das Netzkabel geerdet werden.
Schutzleiter
• Die Erdungskabel (PE) an die 3 Brennerhöhensteuerungs-Komponenten gemäß Abbildung 3-13
installieren. Die Erdung muß den nationalen oder örtlichen Elektroinstallationsvorschriften entsprechen.
• Die Erdungskabel sind vom Kunden zu stellen.

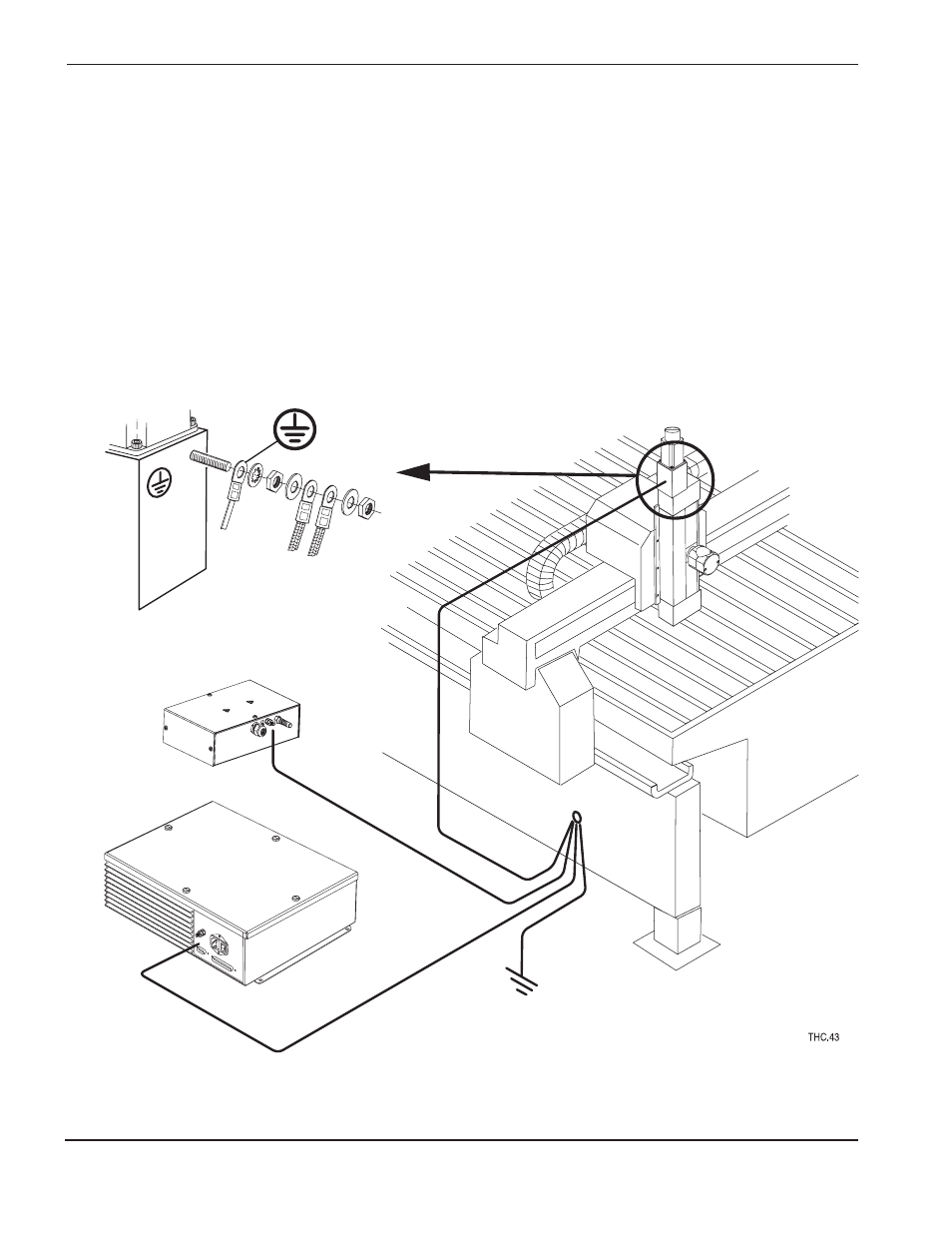

Abbildung 3-13
Brennerhöhensteuerungs-Komponenten-Schutzerdung
THC-Steuermodul
Plasma-Interface-Baugruppe
*HT4400: Siehe ANMERKUNG auf Seite 3-12.
