INBETRIEBNAHME
6/9/00
3-24 Command THC (X-Y) Betriebsanleitung

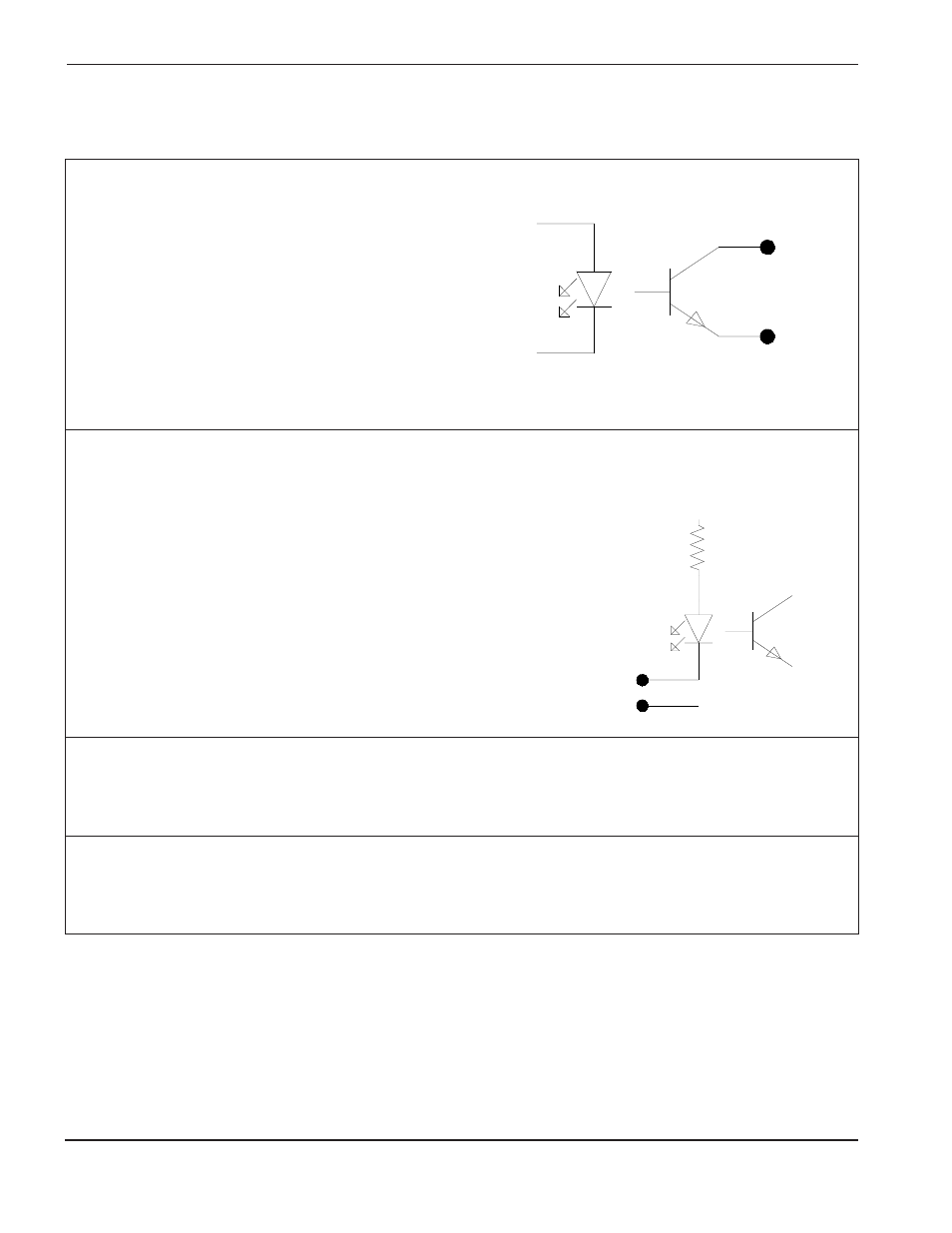

Anmerkungen zu Abbildung 3-16
Anmerkung 1. Alle THC-Ausgänge sind optisch
gekoppelte Transistoren mit max.
Nennwerten von 24 VDC und 10 mA.
Anmerkung 2. Alle THC-Eingänge sind optisch isolierte
12 VDC-Signale. Signale werden durch
Abfallen von 3 mA je Eingang aktiviert.
Anmerkung 3. In der CNC ist eine Drahtbrücke erforderlich. Siehe Anleitungen auf Seite 3-14.
Anmerkung 4. In der CNC ist ein Stopp-Schalter erforderlich. Siehe Anleitungen auf Seite 3-14.
12 VDC
3,3 K
12 V Drain-Anschluß
Eingang
+
-
THC-Eingang
THC-Ausgang
max. 24 VDC
max. 10 mA
Ausgang
+
-
