POWERMAX INBETRIEBNAHME

6/9/00

Command THC (X-Y)

Betriebsanleitung

3g-5

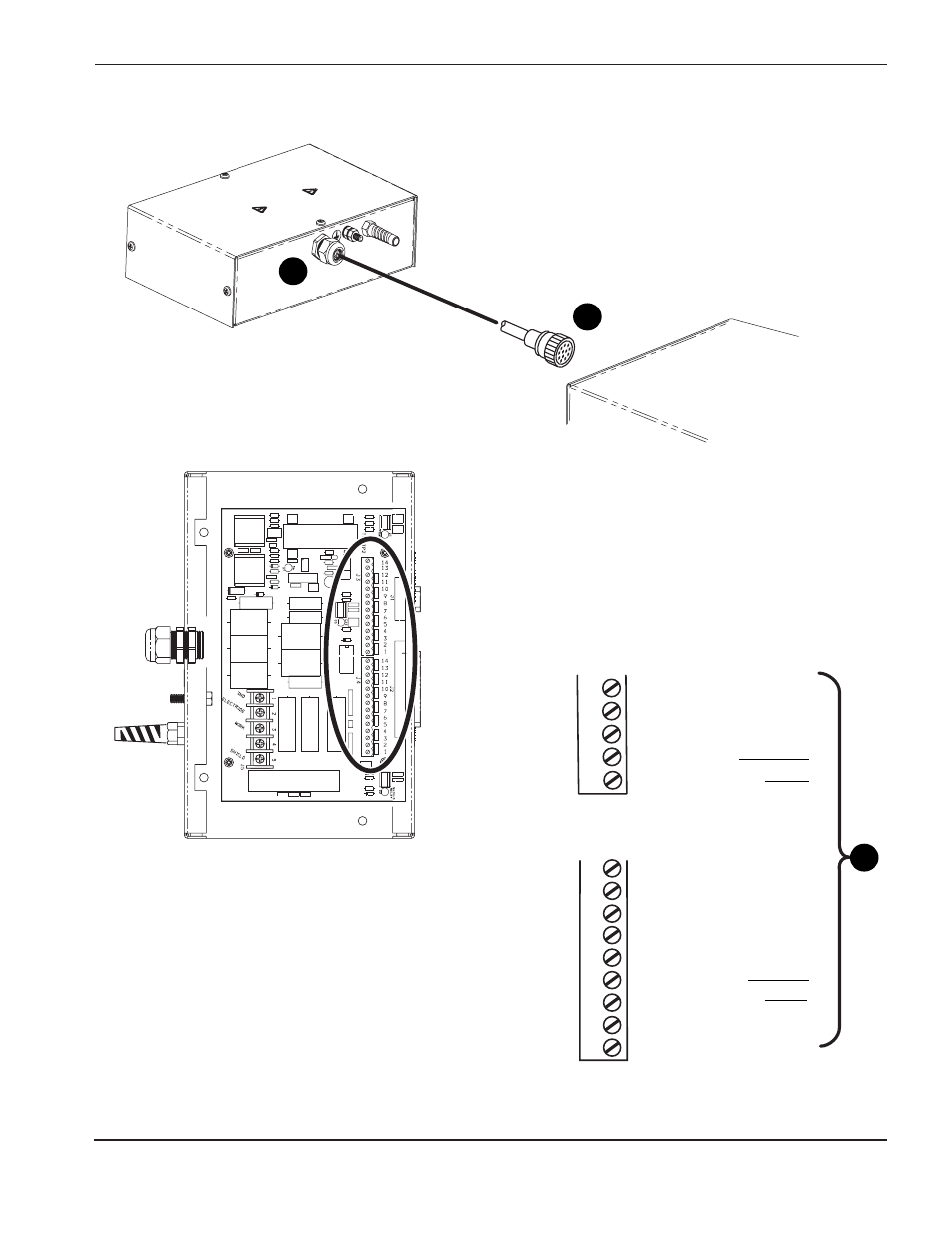

Abbildung 3g-2

Powermax-Stromquellen-Interface-Kabelanschlüsse

Pierce Complete-

Pierce Complete+

Hold Ignition-

Hold Ignition+

Plasma Start
Plasma Start

24V -

24V +

8
7
6
5
4
3
2
1

J4

A

B

THC.78

B

4
3
2
1

J3

Pilot Arc-

Pilot Arc+

Transfer IN-

Transfer IN+

Plasma-Interface-
Baugruppe

Stromquelle

Roter Draht

Schwarzer Draht

Grüner Draht

Schwarzer Draht

Pilotlichtbogen -

Pilotlichtbogen +

Transfer Ein -

Transfer Ein +

Lochstechen beendet -

Lochstechen beendet +

Zündung halten -

Zündung halten +

Plasmastart -

Plasmastart +

24V -

24V +
