Hypertherm THC X-Y Table Torch Height Control - Handbuch (Seite 53)

Pierce Complete+
Pierce Complete-
Hold Ignition-
Hold Ignition+
Plasma Start
Plasma Start
24V -
24V +
8
7
6
5
4
3
2
1
J4
A
B
C
C
THC.64
4
3
2
1
J3
Pilot Arc-
Pilot Arc+
Transfer IN-
Transfer IN+
D
HD3070 INBETRIEBNAHME
6/9/00
Command THC (X-Y) Betriebsanleitung 3a-5

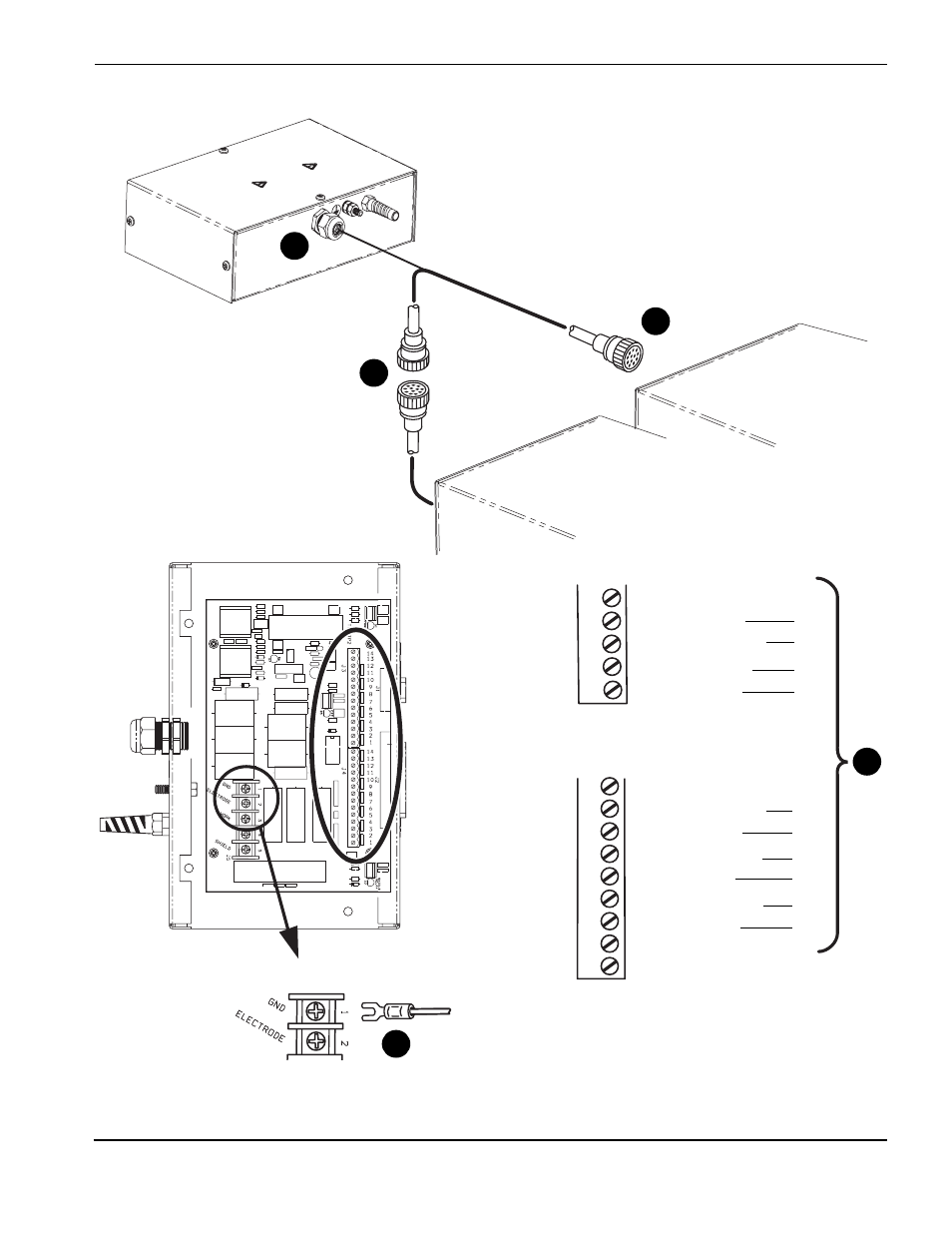

Abbildung 3a-2 HD3070-Stromquellen-Interface-Kabelanschlüsse
Plasma-Interface-Baugruppe
Plasma-Interface-Baugruppe
Stromquelle
CNC
Pilotlichtbogen -
Pilotlichtbogen +
Transfer Ein -
Transfer Ein +
Lochstechen beendet -
Lochstechen beendet +
Zündung halten -
Zündung halten +
Plasmastart -
Plasmastart +
24V -
24V +
Grüner Draht
Schwarzer Draht
Oranger Draht
Blauer Draht
Schwarzer Draht
Weißer Draht
Schwarzer Draht
Roter Draht
Schwarzer Draht
Gelber Draht
