15
WARTUNG
5-6 MAX200 (Maschinenbrenner) Betriebsanleitung
Entfernung und Austausch des Brenners
Folgendes Verfahren befolgen und Abb. 5-1 bezüglich der Entfernung und des Austauschs des Haupt-
brennerkörpers von dem Brennerschlauch beachten. Siehe Maschinenbrenner-Schlauchpaket-Teileliste, Seite 6-22.
Entfernung
1. Den Brennerschaft von dem Hauptbrennerkörper abschrauben und den Schaft wegziehen, um die
Brennerschlauchanschlüsse freizulegen.
2. Bei den größeren Schläuchen einen 3/8 Zoll Gabelschlüssel zum Halten der Brennerschaftanschlüsse benutzen
und einen 1/2 Zoll Gabelschlüssel, um die Brennerschlauchanschlüsse zu drehen. Bei den kleineren
Schläuchen einen 5/16 Zoll Gabelschlüssel benutzen, um die Brennerkörperanschlüsse zu halten und einen
7/16 Zoll Gabelschlüssel, um die Brennerschlauchanschlüsse zu drehen. Die Brennerschlauchanschlüsse
gegen den Uhrzeigersinn drehen, um die Anschlüsse zu lockern. Darauf achten, daß der rote Schlauchanschluß
in entgegengesetzter Richtung gedreht werden muß.
3. Den Hauptbrennerkörper entfernen.
Austausch
1. Die Brennerschläuche an den Austausch-Hauptbrennerkörper anschließen. Die Brennerhauptkörpergewinde
und die Brennerschlauchgewinde im Uhrzeigersinn zusammenschrauben. Die oben in dem
Entfernungsverfahren aufgeführten Schraubenschlüsselgrößen verwenden. Darauf achten, daß das rote
Schlauchgewinde in entgegengesetzter Richtung gedreht werden muß.
2. Sicherstellen, daß der Schlauchisolator oberhalb des Pilot-/Sekundärgasschlauchgewindes positioniert ist.
3. Den Brennerschaft über den Hauptbrennerkörper schieben und zusammenschrauben.

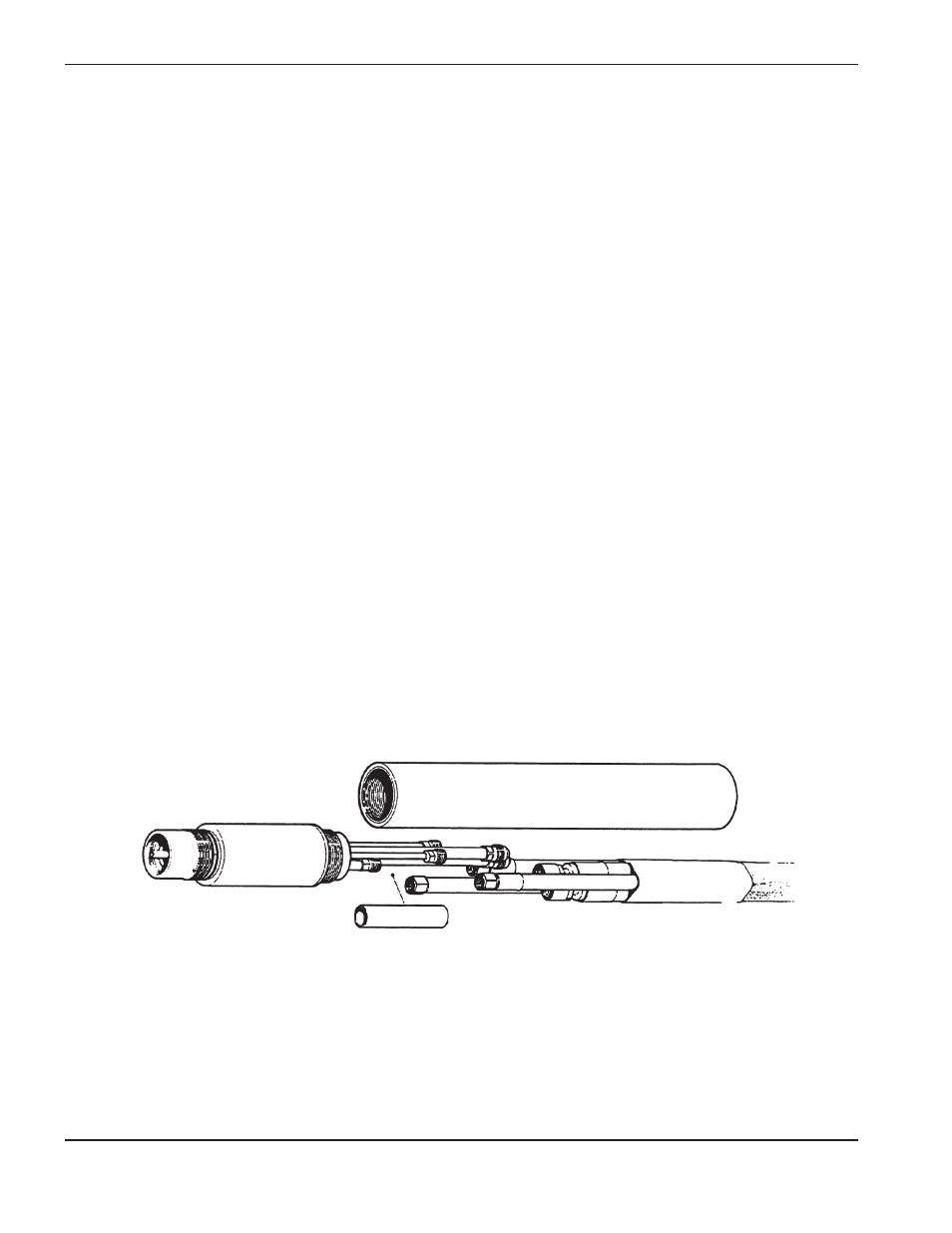

Abbildung 5-1 Maschinenbrennerpaket
Schlauchisolator
Hauptbrennerkörper
Brennerschaft
Brennerschlauch
