5/19/97
INBETRIEBNAHME
MAX200 (Maschinenbrenner) Betriebsanleitung 3-29
BESCHRIFTUNG FERN-PR-ENDE
STECKDOSE FARBE FUNKTION
1 Schwarz Laufendes Programm I20
2 Blau " " I40
3 Grün " " I80
4 Weiß " " I100
5 Orange " " I200
6 Rot " " I400
7 Weiß auf schwarz gemeinsam (Ferngehäuse)
8 Weiß auf schwarz Spannungsprogramm V5
9 Schwarz auf blau " " V10
10 Schwarz auf grün " " V20
11 Schwarz auf orange " " V40
12 Schwarz auf rot " " V80
13 Weiß auf grün " " V100
14 Weiß auf rot " " V200
15 Schwarz auf weiß Ersatz (Ferngehäuse)
16 Abschirmungsdraht Abschirmung (Ferngehäuse)
Teilenummer Länge
023098 10 ft (3 m)
023099 25 ft (7.6 m)
023100 50 ft (15.2 m)

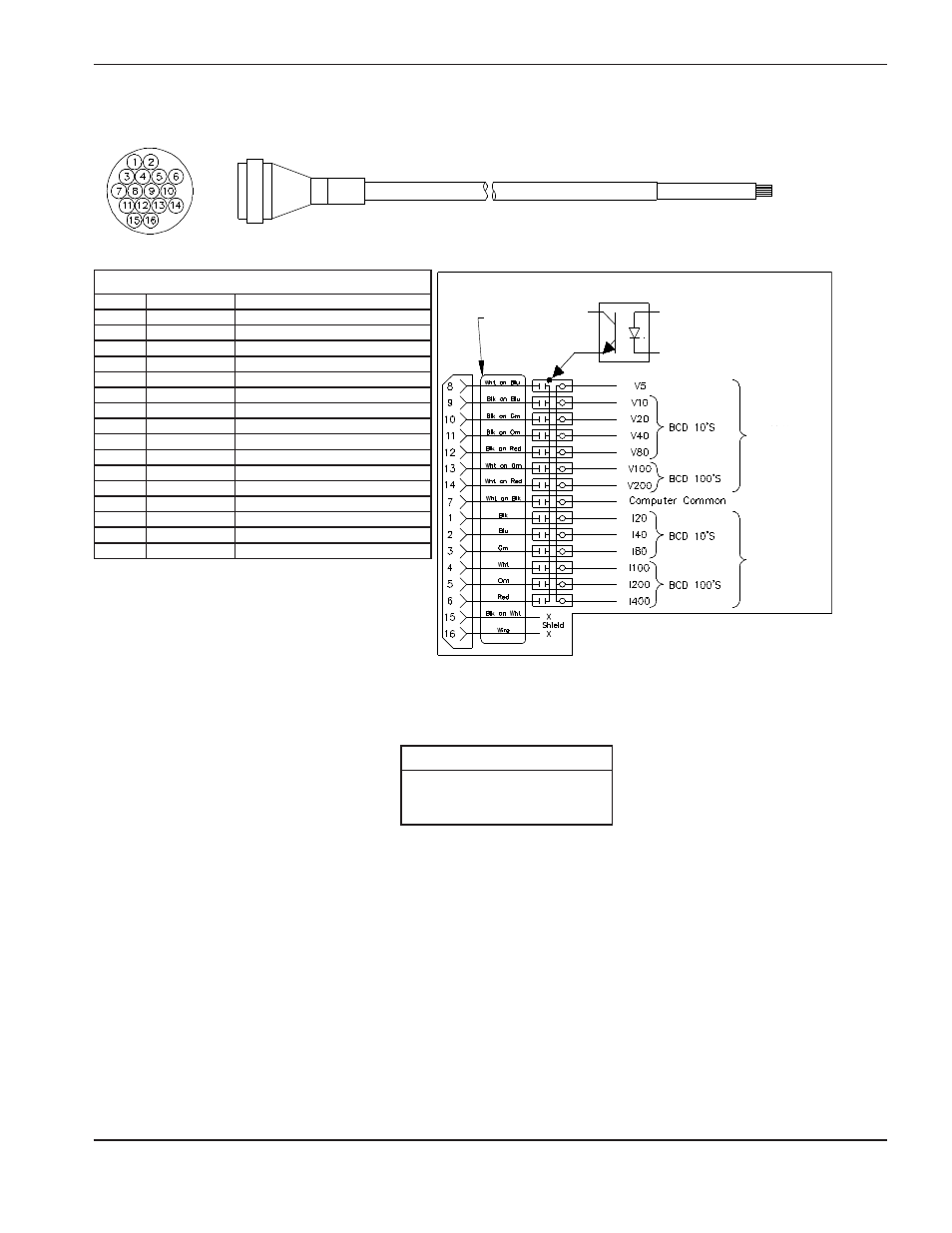

Abbildung 3-14 Fernprogrammierung zum Computer-Interface-Kabeldiagramm
5X2
Empfohlenes Computer-Interface
Belden #9541
ist gesamt
geschirmt und
abgeschirmt.
TIL 117. (Darlington
nicht empfohlen)
Texas Instruments
Geräte empfohlen
Spannungspro-
grammierung
Strom-
programmierung
