15
STANDARD-KOMPONENTEN
MAX200
(Maschinenbrenner) Betriebsanleitung
6-23

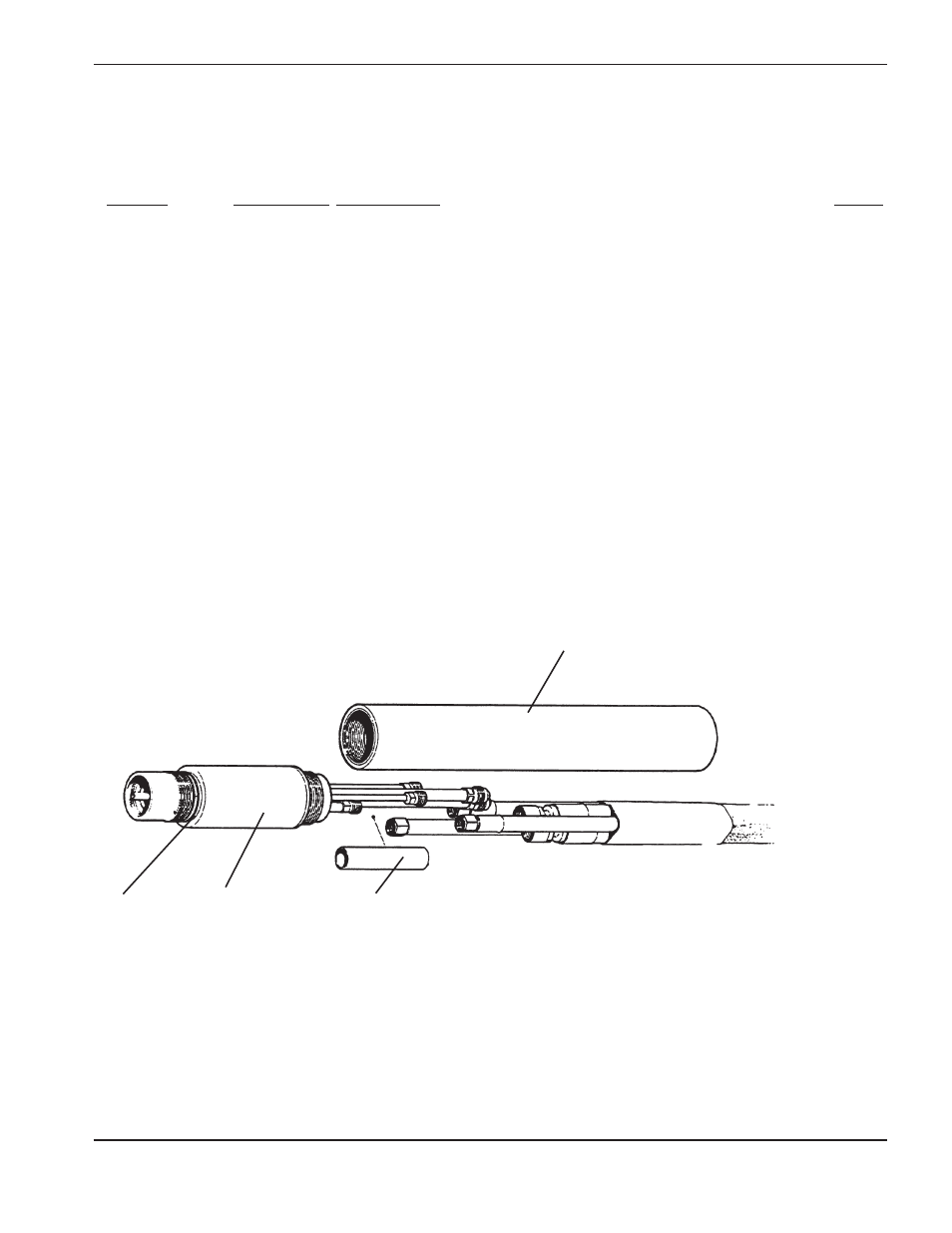

Abbildung 6-9.2
MAX200-Maschinenbrenner-Baugruppe (Sonderausrüstung)
MAX200 Maschinenbrenner-Baugruppe mit 44,5 mm Brennerkörper und 44,5 mm
Durchmessser Schaft (Sonderausrüstung)
Position
Teilenummer Beschreibung
Menge
128364
MAX200 Machine Torch Assembly
1
1
020431
Sleeve, Insul, MAX200 Mach, 1.75" diameter
1
2
120584
MAX200 Machine Torch Main Body
1
3
020536
Lead insulator 9/16 X 2.5 Tef
1
4
044027
O-ring, Buna-N
1
Die folgenden Verschleißteile sind Bestandteil der MAX200-Maschinenbrenner-Baugruppe.
Siehe Abbildung 6-8 bezüglich Details.
020424
Shield, MAX200 Mch 200A
1
120837
Cap, Nozzle Retaining, MAX200
1
020608
Nozzle MAX200 200A .086 Air/N2/H35
1
020607
Swirl ring, MAX200 Air/N2/H35
1
220021
Electrode, MAX200 Air O/2
1
1
2
3
4
