INBETRIEBNAHME

3-36

MAX200

(Maschinenbrenner) Betriebsanleitung

008176 Stift (4)

047029 Kabel, 22-3 TW, OA abgeschirmt
BELDEN #8771 (40’)

008144 Stecker, 3-Stift F
(AMPHENOL)

008195 Zugentlastung

009211 Stecker, Gehäuse 11-4, REV SEX

Induktivsensorende

IHS Ende

Hintere

Ansicht

004085 Mutter, isolierend

027109
Schlauchklemme

046023, 3' Tygon Rohrnetz

005085 Induktivfühler

005078 Fühlerkappe

Bez. Kabelmuffe

008145 RECP, 3 Außenstecker

Induktivsensorende

Teilenummer

Länge

023115

12,2 m

Beschriftung – Induktivsensorende

FARBE

FUNKTION

A

rot

Strom (+15 VDC)

B

schwarz

Gemeinsam

C

klar

Signal

Beschriftung – IHS Ende

STIFT

FARBE

FUNKTION

1

Klar

Signal

2

Schwarz

Gemeinsam

3

Geflecht

Abschirmung

4

Rot

Strom (+15 VDC)

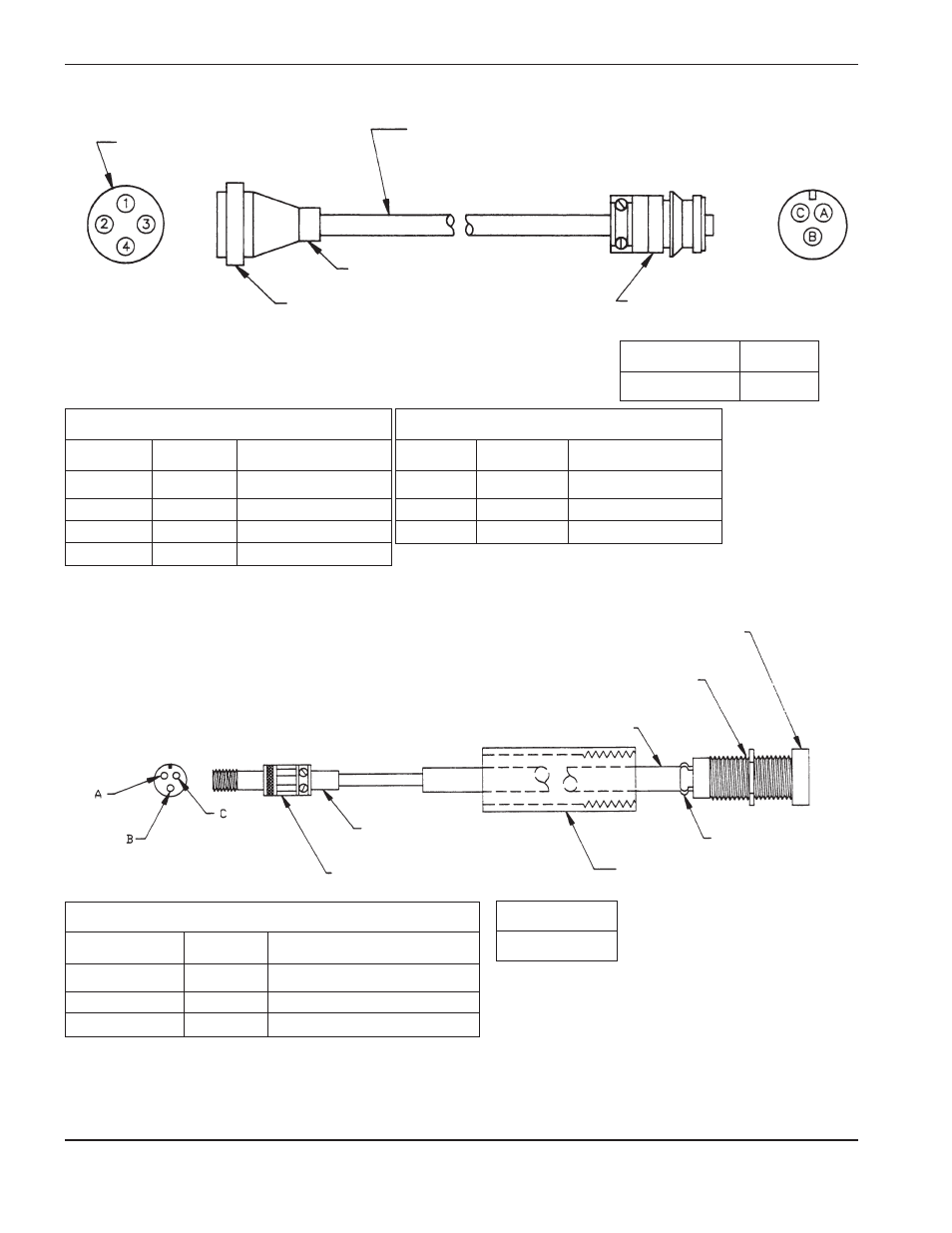

Anmerkung:

Geschnittener Abschirmungssensorende

IHS/Sensorkabel

Abbildung 3-17

IHS Steuermodul an die Interface-Kabeln des Induktivfühlerpakets

Teilenummer

005074

Beschriftung – Induktivsensorende

STECKDOSE

FARBE

FUNKTION

A

braun

Strom (+15 VDC)

B

blue

gemeinsam

C

schwarz

Signal

Induktivprobenpaket

STECK-

DOSE
