Hypertherm MAX200 Hand Torch Plasma Arc Cutting System Benutzerhandbuch
Seite 136
15
STANDARD-KOMPONENTEN
6-22
MAX200
(Maschinenbrenner) Betriebsanleitung

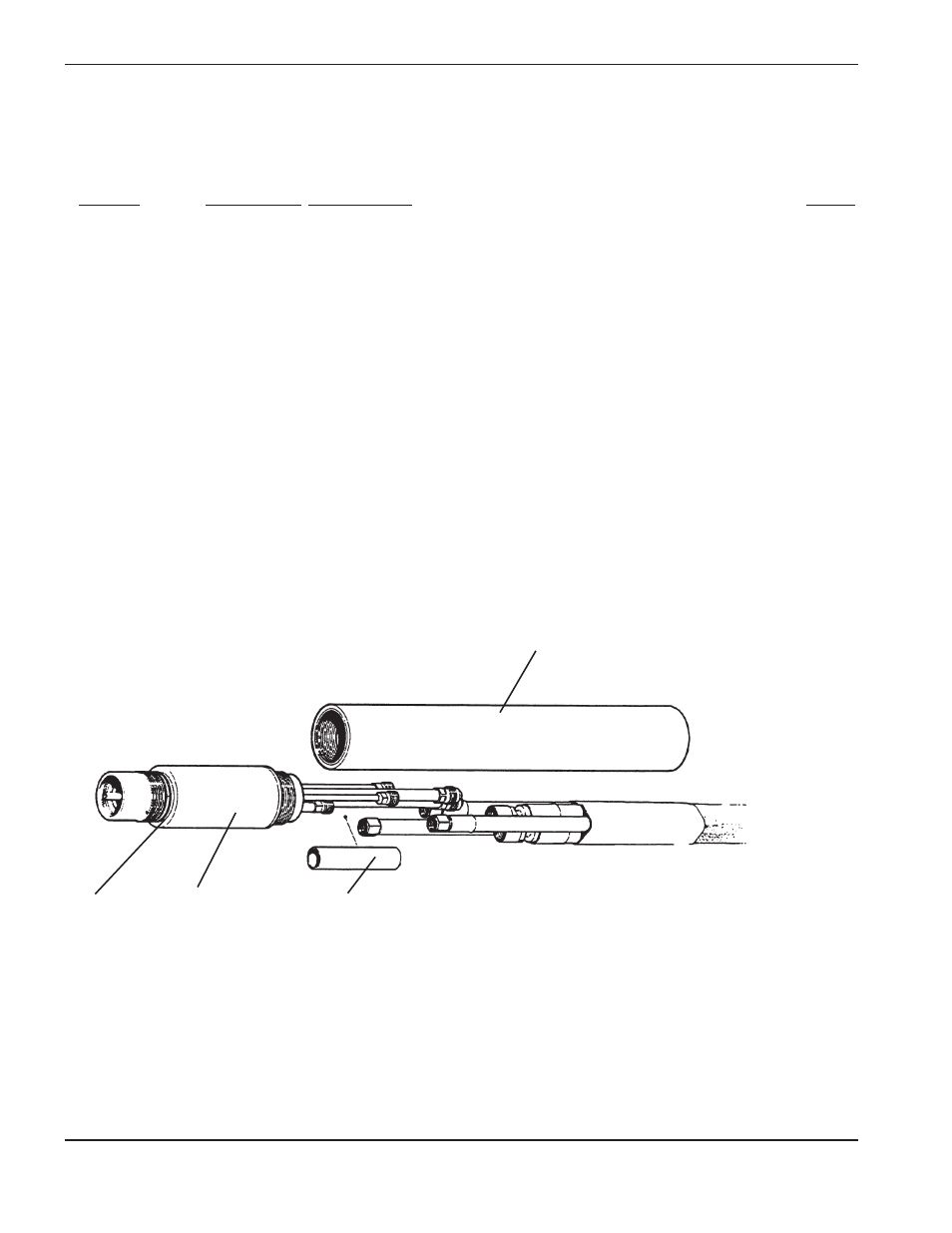

Abbildung 6-9.1
MAX200-Maschinenbrenner-Baugruppe (Sonderausrüstung)
MAX200-Maschinenbrenner-Baugruppe mit 51 mm Brennerkörper aus rostfreiem Stahl
und 51 mm Durchmesser Schaft (Sonderausrüstung)
Position
Teilenummer Beschreibung
Menge
128365
MAX200 Machine Torch Assembly
1
1
020041
Sleeve, Insul, MAX200 Mach, 2.0" diameter
1
2
120356
MAX200 Machine Torch Main Body
1
3
020536
Lead insulator 9/16 X 2.5 Tef
1
4
044027
O-ring, Buna-N
1
Die folgenden Verschleißteile sind Bestandteil der MAX200-Maschinenbrenner-Baugruppe.
Siehe Abbildung 6-8 bezüglich Details.
020424
Shield, MAX200 Mch 200A
1
020423
Cap, Nozzle Retaining, MAX200
1
020608
Nozzle MAX200 200A .086 Air/N2/H35
1
020607
Swirl ring, MAX200 Air/N2/H35
1
220021
Electrode, MAX200 Air O/2
1
1
2
3
4
