Seite 31
5/19/97
INBETRIEBNAHME
3-12
MAX200
(Maschinenbrenner) Betriebsanleitung
Strom-, Gas-, Brennerschlauch- und Brenneranschlüsse
Netzkabelanschluß
Zum Anschluß des Netzkabels an die 400V CE Stromquellen (073200 und 073213) siehe EMC
Anhang. Bei anderen Spannungen der Stromquelle ist das nachfolgend beschriebene
Verfahren zu verwenden.
Zum Anschluß des Netzkabels an MAX200 wie folgt verfahren (siehe Abb. 3-3):
1. Das Netzkabel durch die Zugentlastung an der Rückwand der MAX200 Stromquelle einführen. Die
Netzversorgungskabel an TB1 an die rückwärtige mittlere Schalttafel der rechten Seite anschließen.
2. Die Netzversorgungskabel an die Anschlußklemmen L1, L2 und L3 von TB 1 anschließen.
3. Erdungskabel an der gelben/grünen Polklemme von TB1 anschließen.

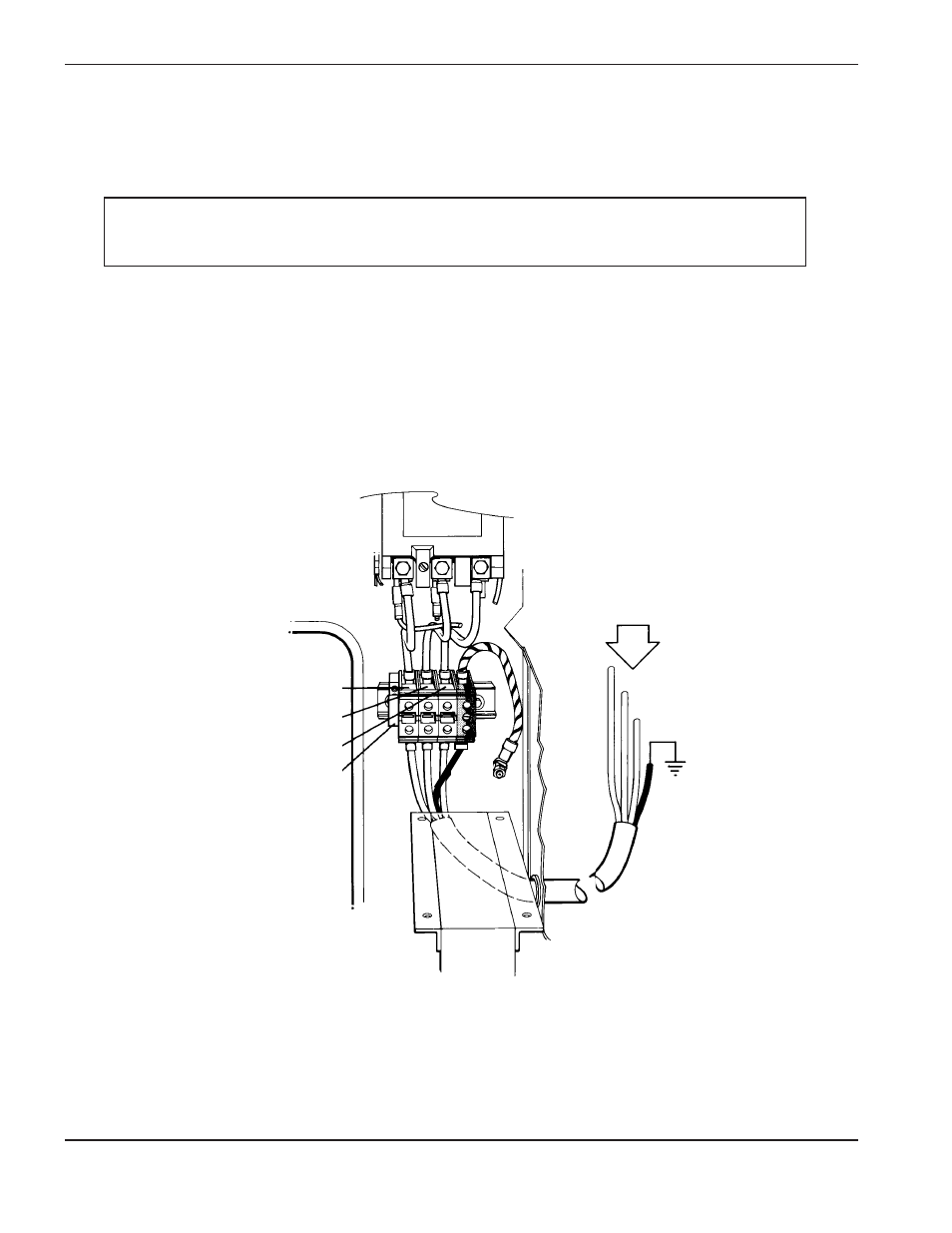

Abbildung 3-3
Netzkabelanschlüsse
L1
L2
L3
TB1
PRIMARY, 3 PHASE,
AC POWER CABLE
Primäres 3-Phasen-
Wechselstrom-
Netzversorgungskabel
