INBETRIEBNAHME
3-14
MAX200
(Maschinenbrenner) Betriebsanleitung

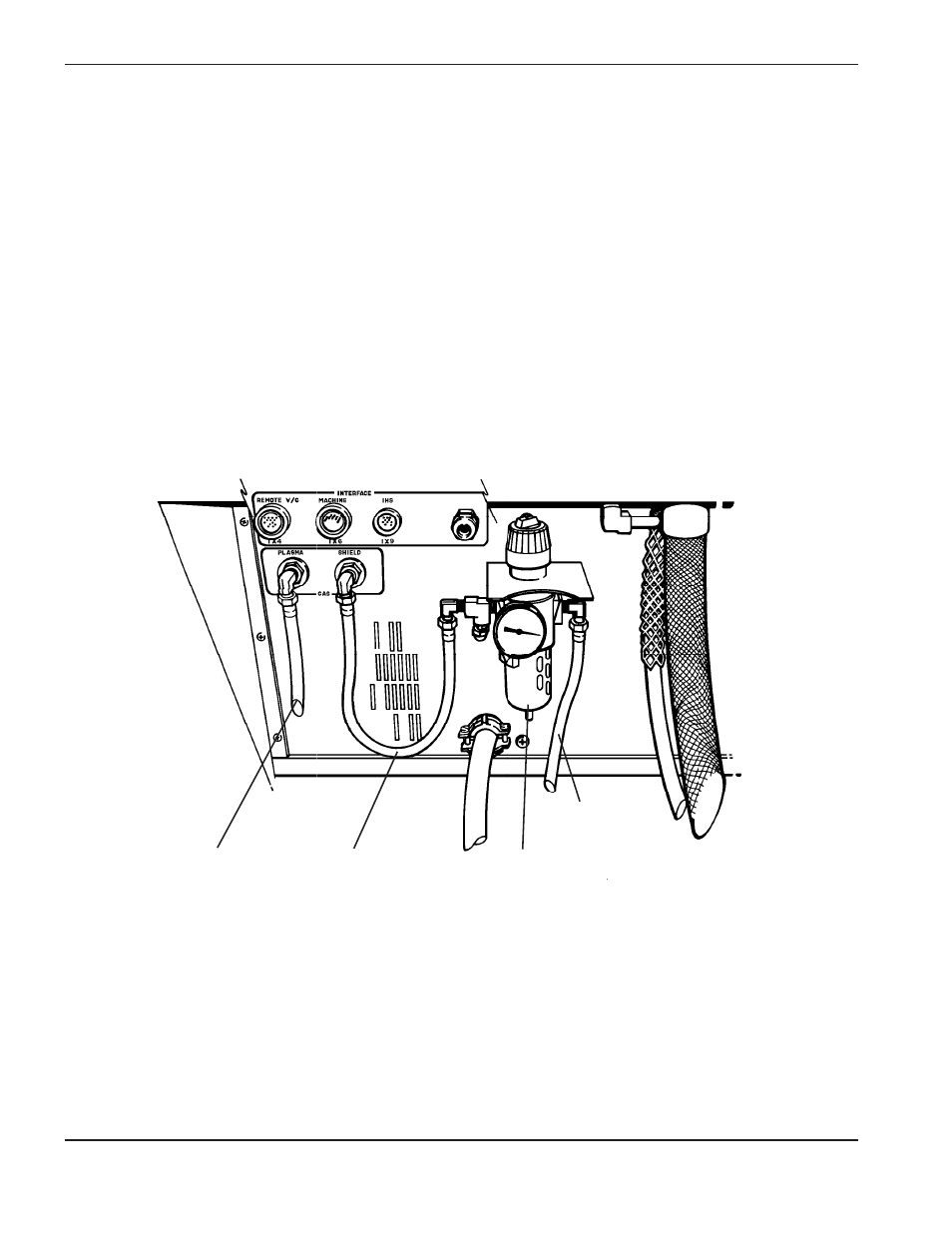

Abbildung 3-5
Plasmagas und Sekundärdruckluftanschlüsse
Plasmagas-
Versorgungsschlauch
Sekundär-
Luftschlauch
Filter-/Druckregler
Druckluft-
Zuleitungsschlauch
Plasma- (Gas) und Sekundär- (Druckluft) Schläuche
Wenn es sich bei dem erforderlichen Plasma um ein Gas handelt, das nicht Luft ist, und Luft als Sekundärgas
benötigt wird, müssen die Schläuche wie folgt angeschlossen werden (siehe Abb. 3-5):
1. Den Plasmagasversorgungsschlauch an den PLASMA-Gaseingang anschließen.
2. Den Sekundärluftschlauch von dem Regler an den SEKUNDÄR-Gaseingang anschließen.
Anmerkung:
Bei dieser Konfiguration muß der Plasmaluftschlauch von dem Regler abgetrennt
werden und durch eine mitgelieferte #6 JIC Kappe ersetzt werden. Die Kappe ist
erforderlich, um das Ausströmen von Luft von dem Plasmaausgang des Reglers zu
verhindern und dadurch den Sekundärluftdruck innerhalb der Spezifikation zu
halten.
3. Den mit Druckluft- oder vom Zylinder versorgten Luftschlauch an den Filterdruckreglereingang anschließen.
