INBETRIEBNAHME
MAX200 (Maschinenbrenner) Betriebsanleitung 3-35
Teilenummer Länge
023111 25 ft (7.6 m)
023112 50 ft (15 m)
023155 75 ft (23 m)
023113 100 ft (30.5 m)
023114 150 ft (46 m)
023284 200 ft (61 m)

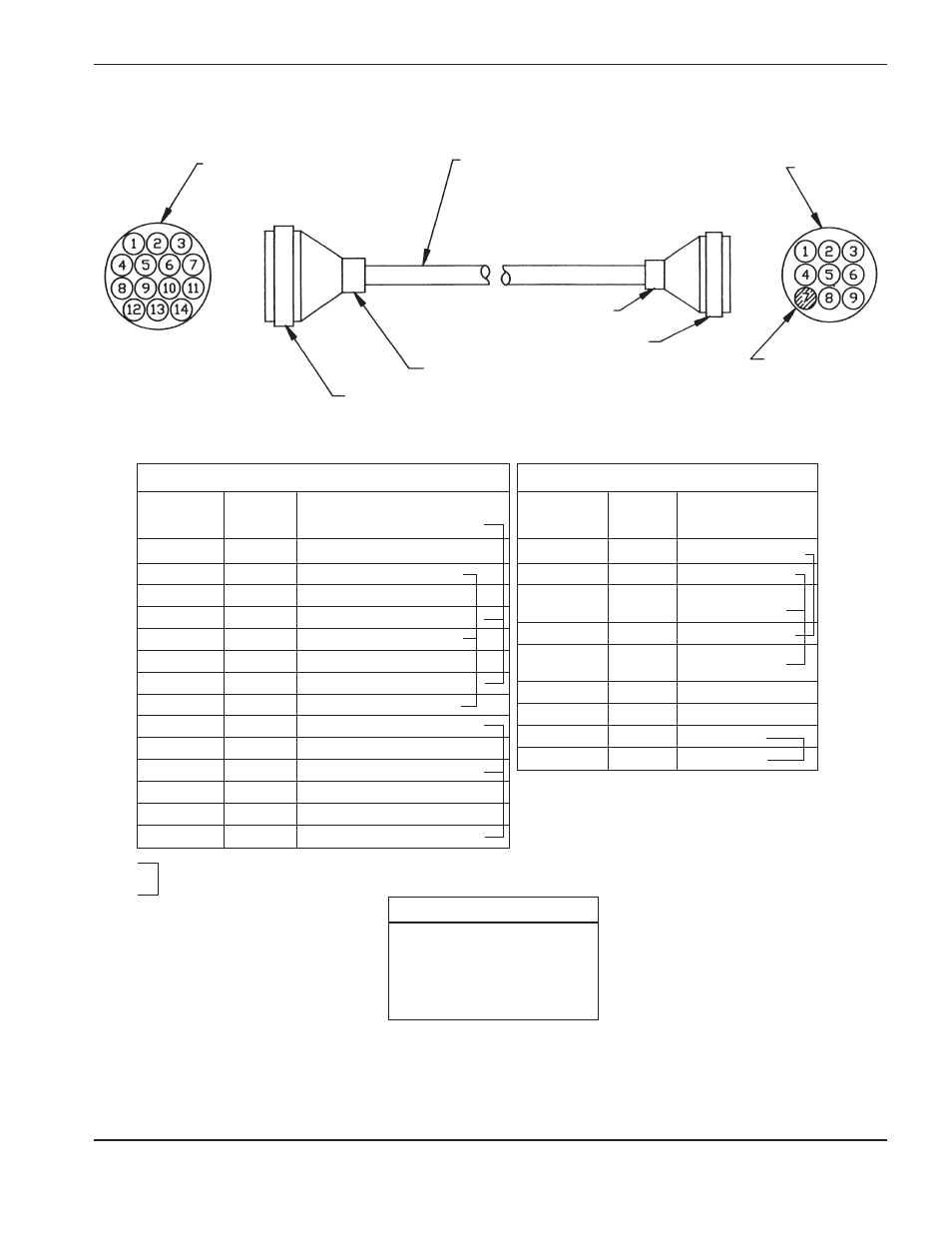

Abbildung 3-16 MAX200 an das IHS Interface-Kabel
Anmerkung: Am IHS-Ende geschnittene
rote/schwarze Abschirmungs- &
weiß/schwarz Abschirmungsdrähte
008176 Stift (9)
008190
047002 Kabel, 22-3 Pr abgeschirmt
Belden #8777
Codierstift zuerst mit
dem spitzen Ende in
die Steckervorderseite
einführen, bis die
Feststellvorrichtung
schließt
008186
Steckdose (7)
008187 Zugentlastung
008192 Zugentlastung
008020 Stecker, Gehäuse 17-14
008185 Stecker, Gehäuse 13-9
Stromquellenende
1X3 IHS Ende
Beschriftung IHS Ende
NETZSTECK-
DOSE FARBE FUNKTION
1 rot IHS komplett sep.
2 grün Oberer Endschalter
3 schwarz Oberer Endschalter
gem.
4 schwarz IHS kompl. gem.
5 Laststrom Abschirmung –
grün/schwarz
6
7 Code
8 weiß Wechselstrom
9 schwarz Wechselstrom
Beschriftung – Stromquellenende 1x3
STECKER-
STIFT FARBE FUNKTION
1 rot IHS komplett sep.
2 grün oberer Endschalter sep.
3
4 schwarz gem.
5 schwarz gem.
6
7 Laststrom Abschirmung – weiß/schwarz
8 Laststrom Abschirmung – rot/schwarz
9 Laststrom Abschirmung – grün/schwarz
10
11 schwarz Wechselstrom
12
13
14 weiß Wechselstrom
weist auf
Paare hin
