INBETRIEBNAHME
3-10
MAX200
(Maschinenbrenner) Betriebsanleitung
Konfigurationen für Transformator T1 und T2 220/380/400/415 V
• Die Stromquelle mit 220/380/415 V, 3 Phasen, 50 Hz wird im Normalfall fabrikseits auf 380-V-Betrieb
eingestellt, wenn nicht anders angegeben. Um die Stromquelle auf eine andere Spannung umzustellen, muß
der Steuer-Transformator T1 und der 30 kW-transformator T2 neu konfiguriert werden (siehe Abb. 3-2).
WARNUNG
GEFAHR: HOHE SPANNUNG. In der Stromquelle können Netzspannungen sein, es sei denn sie
sind unterbrochen worden. Netzversorgung immer am Netz-Trenn-Schalter unterbrechen, bevor
eine Wartung vorgenommen wird.
T2
T1
220
380
T1
T2
Ein langes #6 Kabel wird mit jeder Einheit mitgeschickt.

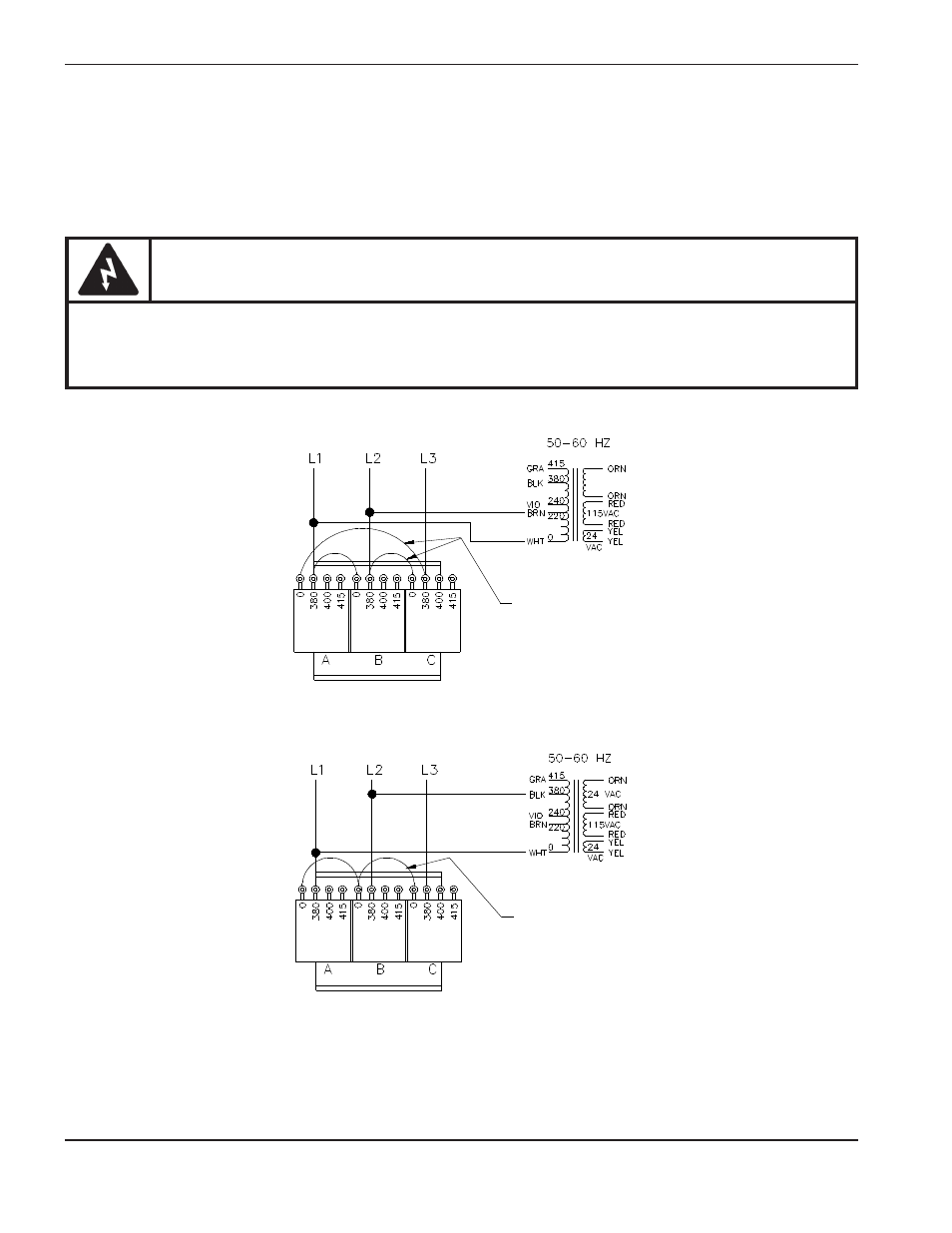

Abbildung 3-2
Konfigurationen für Transformator T1 und T2 220/380/400/415 V
# 6 AWG 600 Voltkabel
# 6 AWG 600 Voltkabel
