4/14/97
INBETRIEBNAHME
MAX200
(Maschinenbrenner) Betriebsanleitung
3-9
240/480 V Klemmbrett-Konfigurationen
• Die 240/480-V-Einheiten werden fabrikationsmäßig für 480-V-Betrieb angeschlossen. Die Verbindungen
müssen bei 240 V-Betrieb umgelegt werden. Es ist sicherzustellen, daß das Klemmbrett für die
entsprechende Spannungsleitung korrekt konfiguriert ist (s. Abb. 3-1).
WARNUNG
GEFAHR: HOHE SPANNUNG. Auf diesem Klemmbrett können Netzspannungen vorhanden sein.
Netzversorgung unterbrechen, bevor eine Wartung vorgenommen wird.

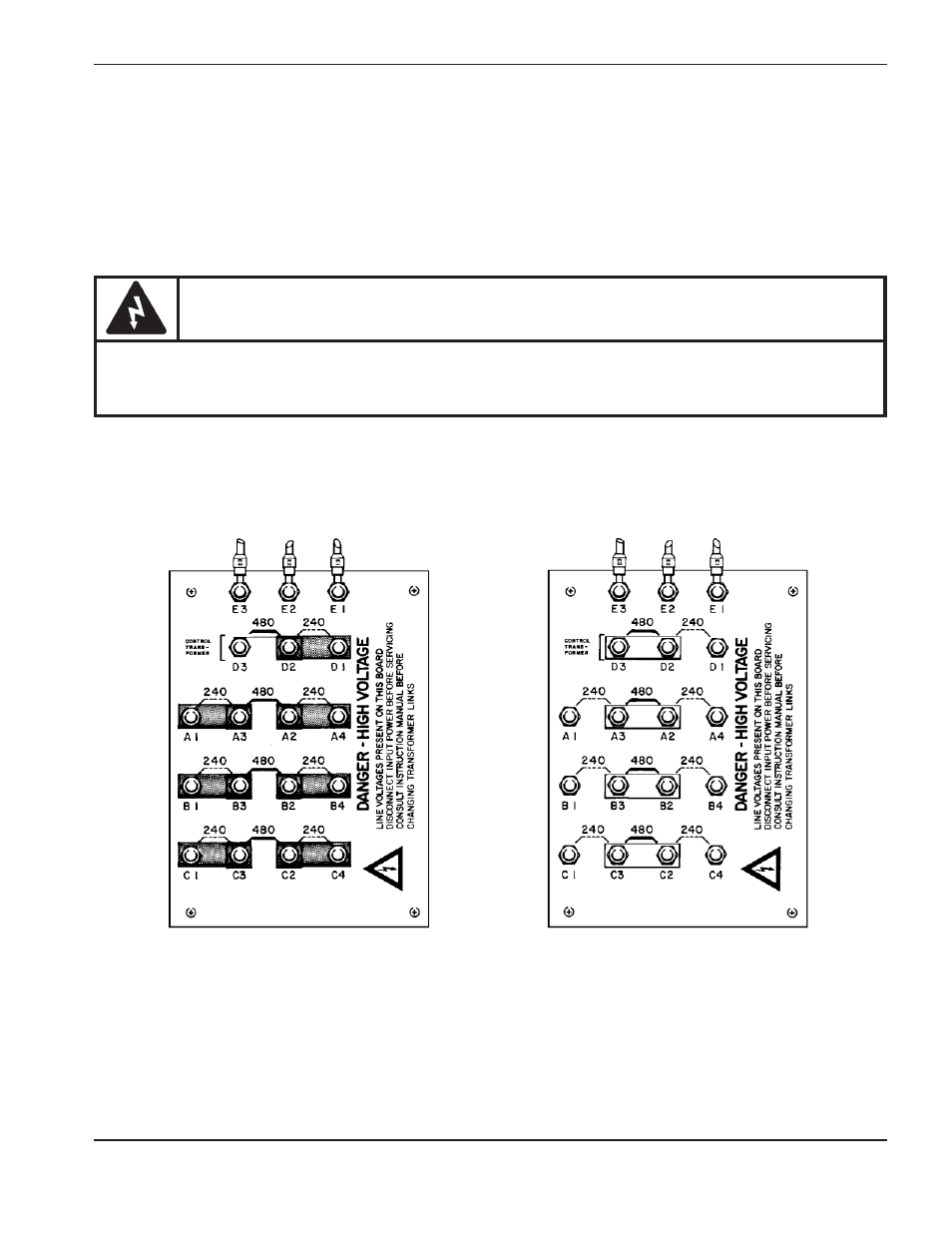

Abbildung 3-1
240-/480 V-Zweifachspannungs-Klemmbrett-Konfiguration
240-Volt Konfiguration
480-Volt Konfiguration480-Volt Configuration
