WARTUNG
5-8
MAX200
(Maschinenbrenner) Betriebsanleitung
Austausch
1. Die reparierten oder ausgetauschten Schläuche durch andere Schläuche ersetzen.
2. Sicherstellen, daß die Schlauchlängen (1-5) an beiden Enden mit den in Abb. 5-2 angegebenen, entsprechen.
3. Die Schläuche alle 18 Zoll umwickeln.
4. Das Abschirmgeflecht (8) über die Brennerschlauchenden schieben und die Schutzhülle ziehen, bis der
Schlauch ungefähr den in Abb. 5-2 angegebenen Längenanforderungen entspricht.
5. Beide Enden des Abschirmgeflechts zum Brennerschlauch umwickeln.
6. Die Schrumpfröhrenleitung (7) über das Brennerende des Abschirmgeflechts schieben. Die
Schrumpfröhrenleitung erhitzen, bis sie sich mit dem Abschirmgeflecht und dem Brennerschlauch verbindet.
7. Den Verdichtungsring (9), Abschirmhülse (10) und die Schlauchklemme (11) oberhalb des Stromquellenendes
des Abschirmgeflechts austauschen. Die Schlauchklemme festziehen.
8. Den Brennerschlauch an die Stromquelle anschließen. Siehe das Verfahren auf Seite 3-16 bezüglich des
Brennerschlauchanschlußes.
9. Den Brennerschlauch an den Brenner anschließen. Siehe das Brenneraustausch-Verfahren auf Seite 5-6.

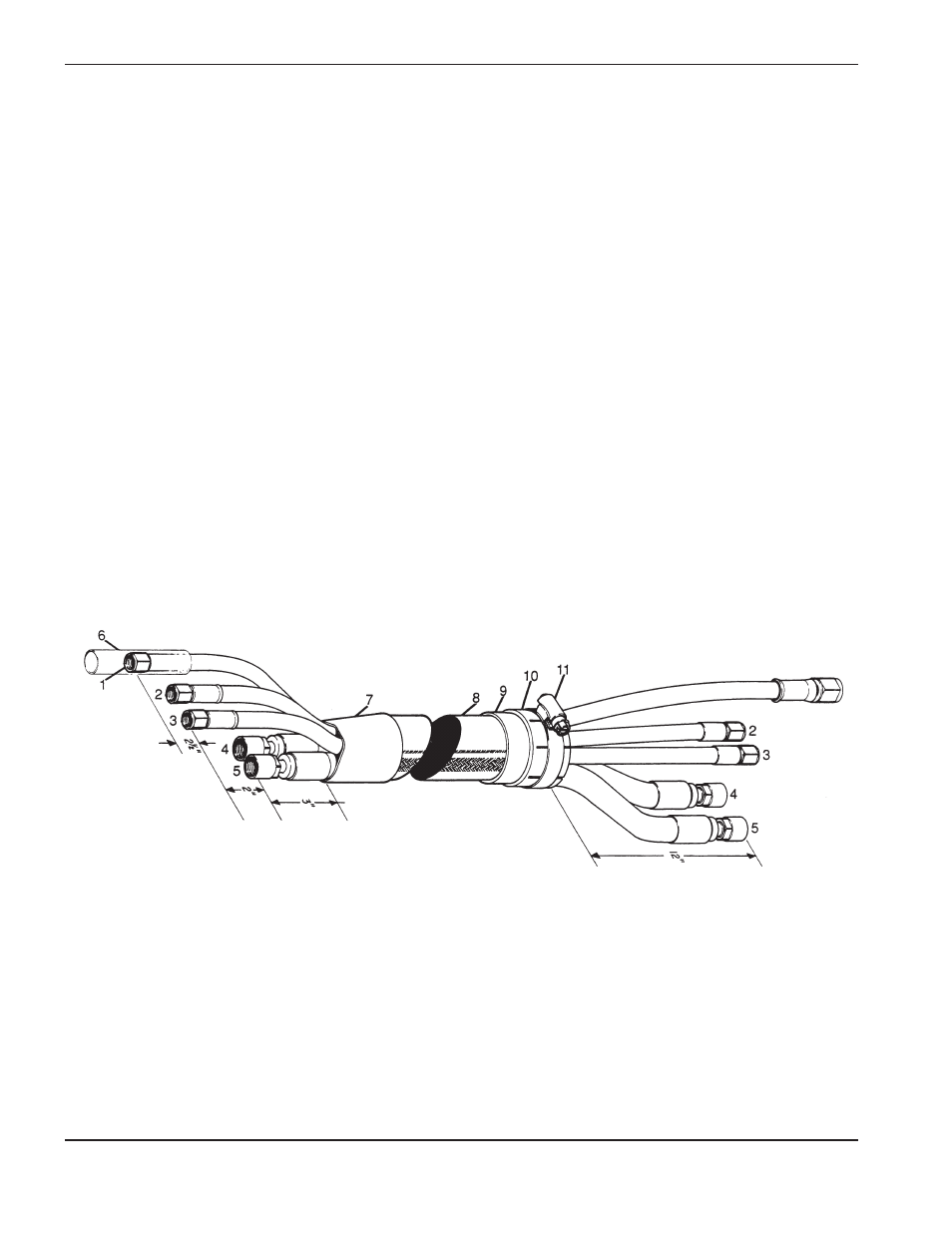

Abbildung 5-2
MaschinenbrennerSchlauchpaket
