3/3/99
INBETRIEBNAHME
MAX200 (Maschinenbrenner) Betriebsanleitung 3-33
Oberer Grenztaster und Kabel
(kundenseits beigestellt)
Induktive
Fühlermontage
(Abb. 3-17)
Druckluftschlauchmontage
Brennermontage-
Baugruppe
Brenner-
ausheber
(typisch)
1TB
Induktiver
Sensor
Druckluft-
zylinder
Schwenkanschluß-
stück (015006)
Druckluftschlauch
(kundenseits beigestellt)
20 Psi regulierte
Druckluft
IHS Sensorkabeln
(Abb. 3-17)
IHS Interface-
Kabel
(Abb. 3-16)
Maschinenhalte
kabel
(Abb. 3-18)
Maschinen-
Interface-Kabel
(Abb. 3-10)
PR an Computer
Interface-Kabel
(Abb. 3-14)***
PR/DR Interface-
Kabel (Abb. 3-13)*
SR Interface-Kabel
(Abb. 3-12)*
Fern-V/C Option
SR-073001
DR-073007
PR-055004**
* Benutztes Kabel hängt von der gewählten Fern-V/C-Option ab
** PR ist dargestellt
*** Nur mit PR verwendet
TB3

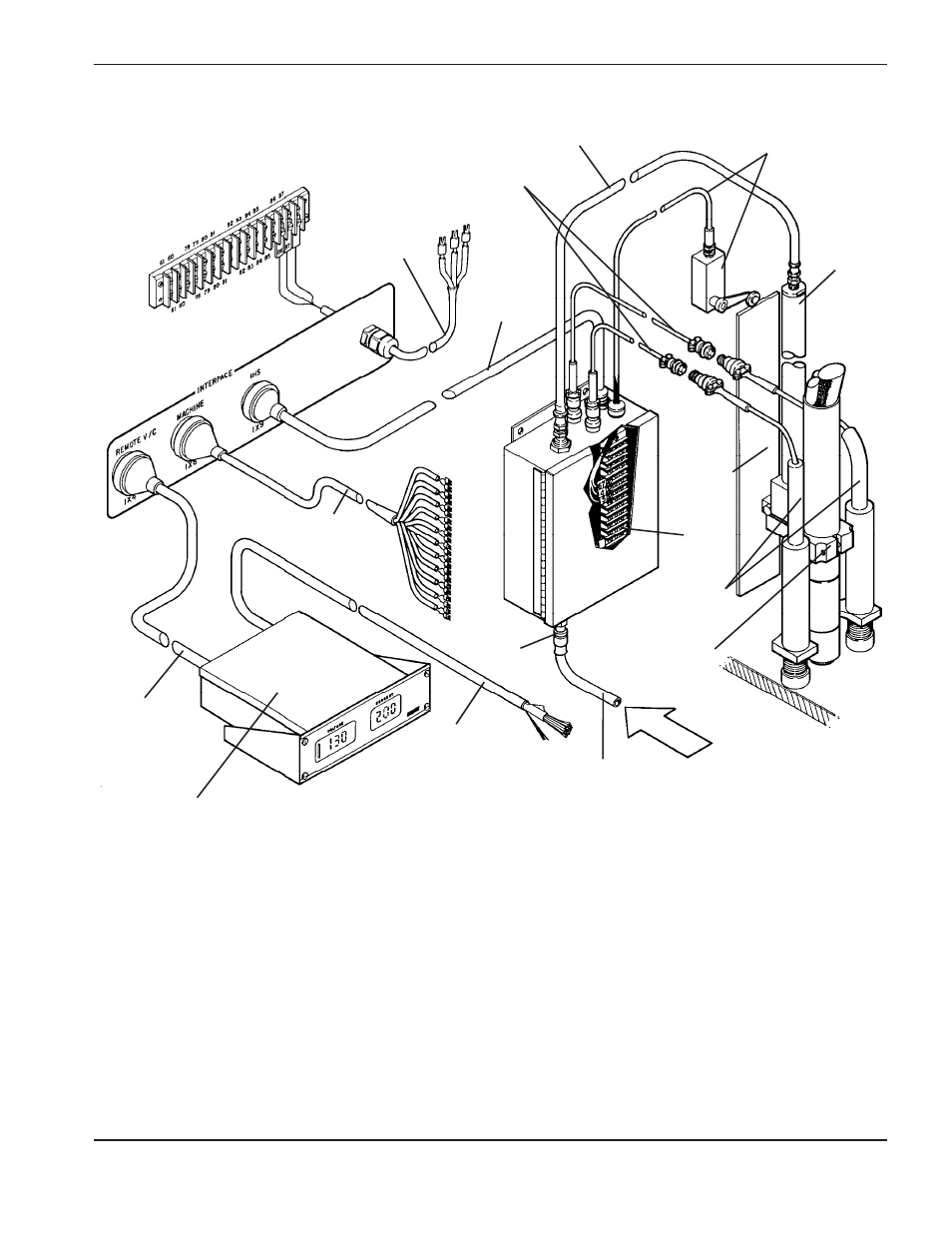

Abbildung 3-15 Maschinenbrennergerät-Verbindungsdiagramm mit IHS Option
