156
Kombi-Aktor Art.-Nr. 2121.21 AP
6 Applikationsbeschreibung:
Verknüpfung
Für die Ausgänge 1 und 2 sind unabhängig voneinander UND- oder ODER-Verknüpfungen parametrierbar.
In der Einstellung "keine Verknüpfung" ist kein Verknüpfungsobjekt verfügbar und keine Verknüpfung möglich.
Die Objekte 0 und 1 werden dabei mit den Verknüpfungsobjekten 4 und 5 verknüpft.
Die Relais schalten entsprechend dem Verknüpfungsergebnis.
Statusrückmeldung
In der Einstellung "keine" ist kein Status-Objekt verfügbar und keine Status-Funktion möglich.
In der Einstellung "Änderung nur in Komm. Objk. speichern" entsprechen die Objektwerte dem Status der Ausgänge
(1 = EIN, 0 = AUS).
In der Einstellung "Änderung auf den Bus senden" entsprechen die Objektwerte dem Status der Ausgänge und werden
mit jedem Relaiszustandswechsel gesendet.
Ausgänge 3/4
Über die Objekte 2 und 3 werden bei empfangenen Telegrammen die Funktionen AUF/AB und Stop/Lamellenverstellung
ausgeführt.

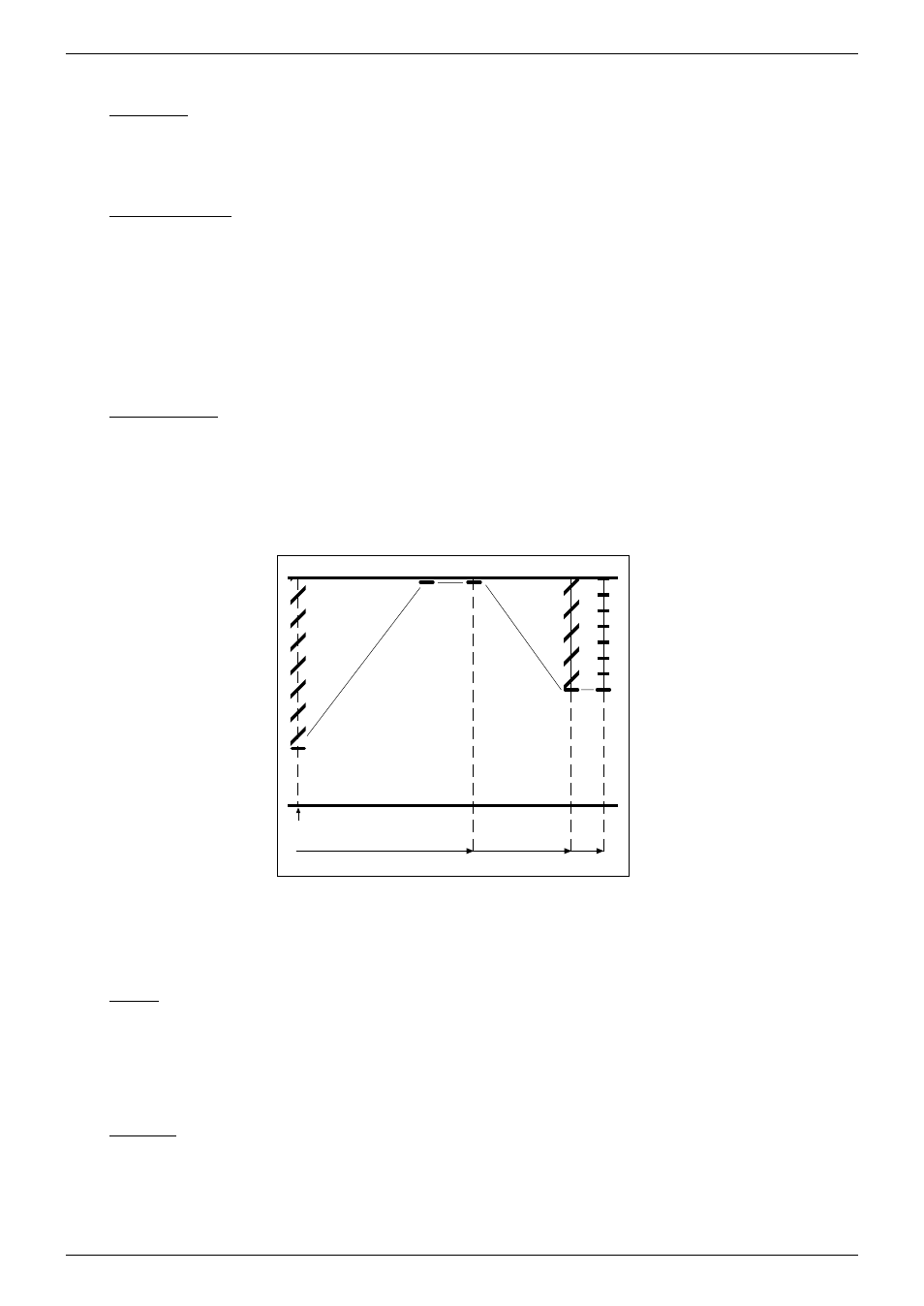

Position anfahren
Mit Empfang eines 1-Telegramms über das Objekt "Position anfahren" wird eine definierte Mittelstellung angefahren.
Der Empfang eines 0-Telegramms während des Anfahrens der Mittelstellung stoppt den Vorgang.
Die definierte Mittelstellung besteht aus einer Folge von drei Aktionen:
➀ t
Move
= Langzeit
⇑
➁ t
M
= Fahrt bis Mittelstellung ⇓
➂ t
L
= Lamellenverstellung ⇑
Nach ausgeführter Aktion ➀ ist sichergestellt, daß sich die Jalousie ganz oben befindet.
Mit der Aktion
➁ wird die parametrierte Mittelstellung angefahren.
Mit der Aktion ➂ wird schließlich die parametrierte Lamellenposition eingestellt.
Die Fahrzeiten t
Move
, t
M
und t
L
sind für jeden Kanal separat parametrierbar.
Sperren
Mit Empfang eines 1-Telegramms (0-Telegramms) über das Objekt "Sperren" wird die Sperrung aktiviert (deaktiviert).
Empfangene Fahrbefehle während aktiver Sperrung werden ignoriert.
Bei Aktivierung der Sperrung während einer laufenden Aktion (auch das Anfahren einer Mittelstellung) wird die
laufende Aktion zu Ende geführt.
Mit Empfang eines 0-Telegramms wird eine noch laufende Aktion (mit Ausnahme Langzeit
⇑ bei Windalarm)
abgebrochen.
Windalarm
Die Funktion "Windalarm" hat höchste Priorität.
Mit Empfang eines 1-Telegramms (0-Telegramms) über das Objekt "Windalarm" wird der Windalarm aktiviert
(deaktiviert).
Empfangene Fahrbefehle während aktiven Windalarms werden ignoriert.
Bei Aktivierung des Windalarms wird in jedem Falle die Aktion Langzeit
⇑ gestartet.
Erst mit Deaktivierung des Windalarms verliert die Windalarm-Aktion (Langzeit ⇑) ihre höchste Priorität.
t
Move
t
M
t
L
1
