Kombi-Aktor Art.-Nr. 2121.21 AP
7
Parameter
Beschreibung:
Werte:
Kommentar:
Sicherheitsreaktion
AUF
Mit Empfang eines 1-Telegramms
(fest eingestellt)
über das Objekt "Sicherheit"
wird die Aktion "Langzeit Auf-
wärts" gestartet und die Jalousie
fährt in die obere Endlage.
Die "Sicherheitsfunktion" hat
höchste Priorität.
Position anfahren?
JA
Freigabe der Funktion "Position
anfahren"
Mit Empfang eines 1-Telegramms
über das Objekt "Position anfah-
ren" wird eine bestimmte Position
angefahren.
Der Empfang eines 0-Telegramms
während des Anfahrens der Positi-
on stopt den Vorgang.

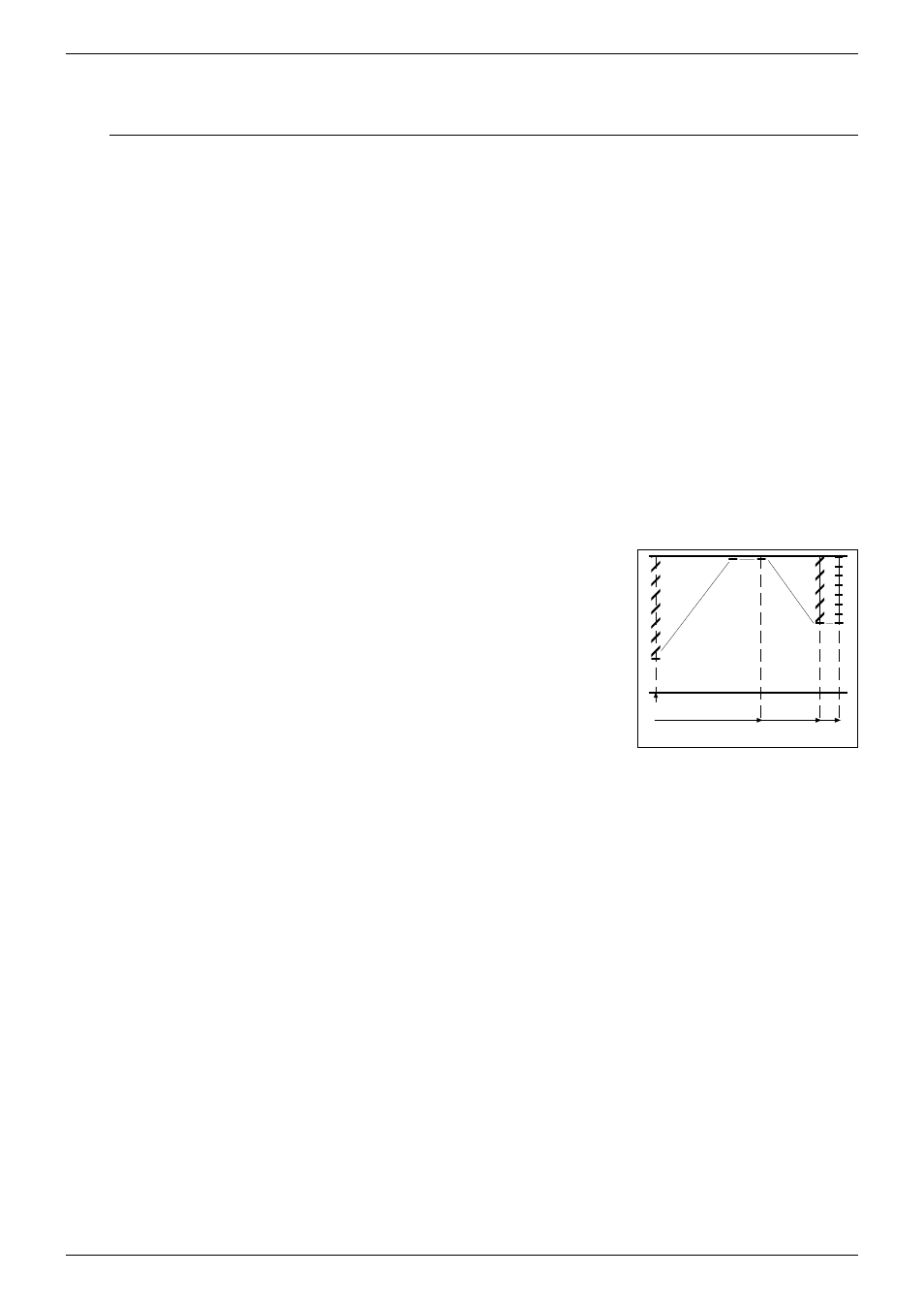

Die Funktion "Position anfahren"
besteht aus einer Folge von drei
Aktionen:
➀ t
Move
= Move
➁ t
M
= Fahrt bis zu Position
⇓
➂ t
L
= Lamellenverstellung
⇑
Nach ausgeführter Aktion
➀ ist
sichergestellt, daß sich die Jalou-
sie ganz oben befindet. Mit der
Aktion
➁ wird die parametrierte
Position angefahren.
Mit der Aktion
➂ wird schließlich
die parametrierte Lamellenposition
eingestellt. Die Fahrtzeiten t
Move
, t
M
und t
L
sind für jeden Kanal separat
parametrierbar.
NEIN
Die Funktion "Position anfahren"
ist gesperrt.
Position 1/2
Nur bei Einstellung "Position
anfahren?" = JA
Position anfahren?
JA
Freigabe der Funktion "Position
anfahren" (s.o.)
NEIN
Die Funktion "Position anfahren"
ist gesperrt.
Langzeitbetrieb Abwärts
500 ms
Die Zeitbasis für das Anfahren
Basis
einer Position (von der oberen
Endlage aus) ist fest auf 500 ms
eingestellt.
t
Move
t
M
t
L
1
