Kombi-Aktor Art.-Nr. 2121.21 AP
6
148
Applikationsbeschreibung:
Spannungsausfall/-wiederkehr
Die Relais nehmen bei Netzspannungsausfall ihre Ruhelage ein (Kontakt geöffnet).
Die Zustände zu Busspannungsausfall und Bus- und Netzspannungswiederkehr sind für jeden Ausgang unabhängig
voneinander parametrierbar.
Alle Objektwerte werden bei Bus- oder Netzausfall auf 0 gesetzt.
Der Status der Objektwerte 4 bis 11 für Binäreingang und Verknüpfung wird aber gesichert (Funktionen, die vor
Busausfall aktiv waren, sind nach Buswiederkehr wieder aktiv).
Die Objekte 8 bis 11 (Statusrückmeldung) nehmen bei Bus- oder Netzspannungswiederkehr bei entsprechender Para-
metrierung (siehe "Statusrückmeldung") den Objektwert des Relaiszustands an oder senden ihn bei Wechsel des Aus-
gangszustands aus (wird nicht immer gesendet!).
Bei gleichzeitiger Bus- und Netzspannungswiederkehr ist die Einstellung zum Verhalten bei Netzspannungswiederkehr
entscheidend.
Eine laufende Zeitfunktion wird durch einen Bus- oder Netzspannungsausfall abgebrochen. Die Ausgänge verhalten
sich gemäß Parametrierung für Bus- bzw. Netzspannungsausfall.
In der Parametrierung "Zustände wieder herstellen" wird bei Buswiederkehr der Schaltzustand entsprechend dem letz-
ten empfangenen Wert eingestellt.

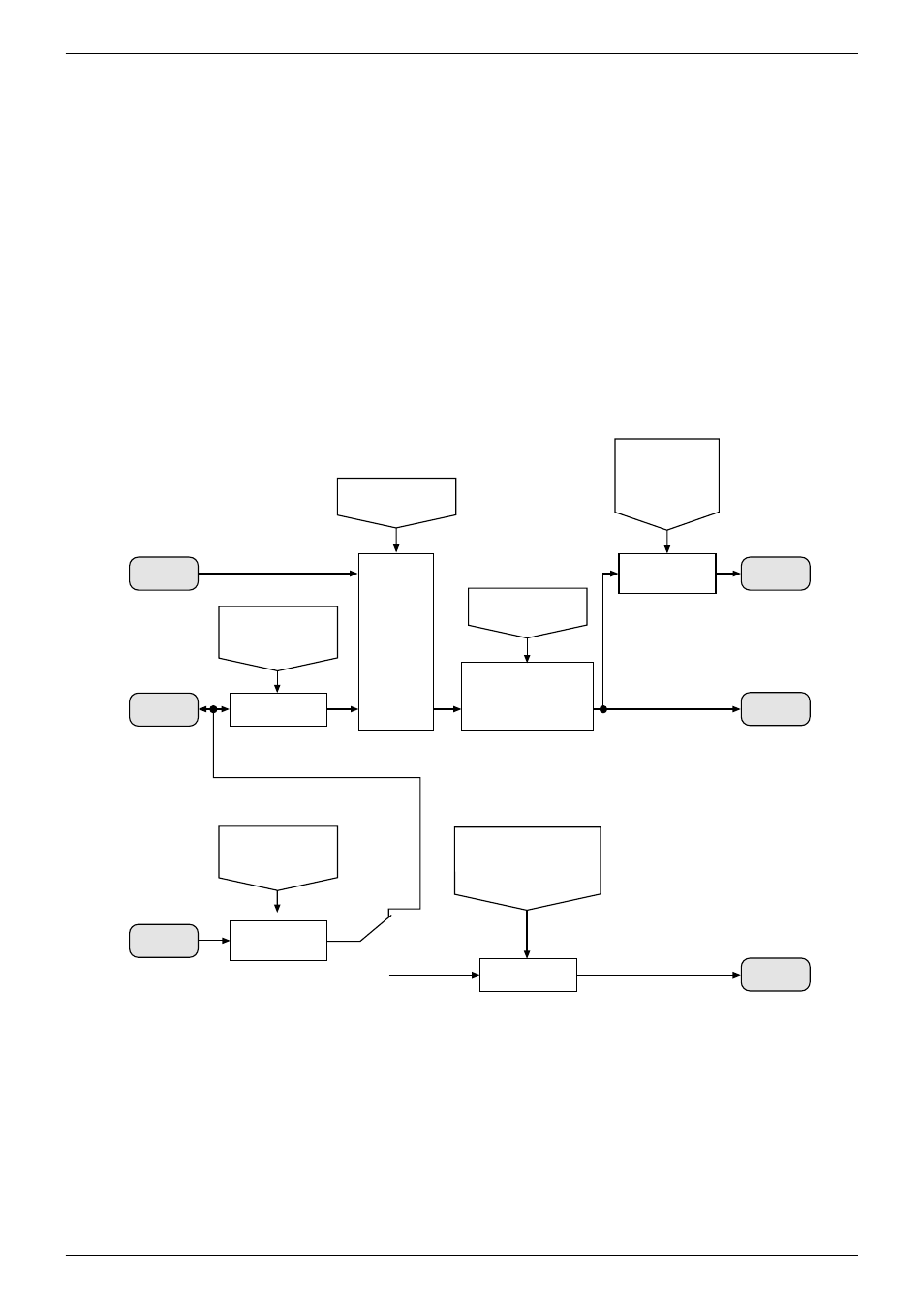

Funktionsschaltbild
Reaktion bei:
Busspannungsausfall
Busspannungswiederkehr
Netzspannungswiederkehr
Verknüpfung
Rückmeldung
Änderung nur in
Komm. Obj. speichern
Änderung auf den Bus
senden
keine
Zeitfunktion
Betriebsart Eingang
Schalten
Objekt 0-3
Verknüpfung
Objekt 4-7
UND
ODER
keine
Einschaltverzögert
Ausschaltverzögert
Zeitschaltfunktion
keine
Status
Objekt 8-11
Relais
Eingang
Objekt 4-11
Flankenauswertung
steigend = EIN, fallend = AUS
steigend = EIN, fallend = –
steigend = AUS, fallend = EIN
·
·
A Nebenstelle
B Binäreingang
Taster/
Schalter
A
B
Kontakt geschlossen
Kontakt geöffnet
