HEIDENHAIN TNC 620 141
5.4 Dr
eidimensionale W
e
rk
z
e
ug-K
or
rekt
ur (Sof
tw
ar
e-Option 2)
Erlaubte Werkzeug-Formen
Die erlaubten Werkzeug-Formen (siehe Bild) legen Sie in der
Werkzeug-Tabelle über die Werkzeug-Radien R und R2 fest:
„ Werkzeug-Radius R: Maß vom Werkzeugmittelpunkt zur Werkzeug-
Außenseite
„ Werkzeug-Radius 2 R2: Rundungsradius von der Werkzeug-Spitze
zur Werkzeug-Außenseite
Das Verhältnis von R zu R2 bestimmt die Form des Werkzeugs:
„ R2 = 0: Schaftfräser
„ R2 = R: Radiusfräser
„ 0 < R2 < R: Eckenradiusfräser
Aus diesen Angaben ergeben sich auch die Koordinaten für den
Werkzeug-Bezugspunkt P
T
.

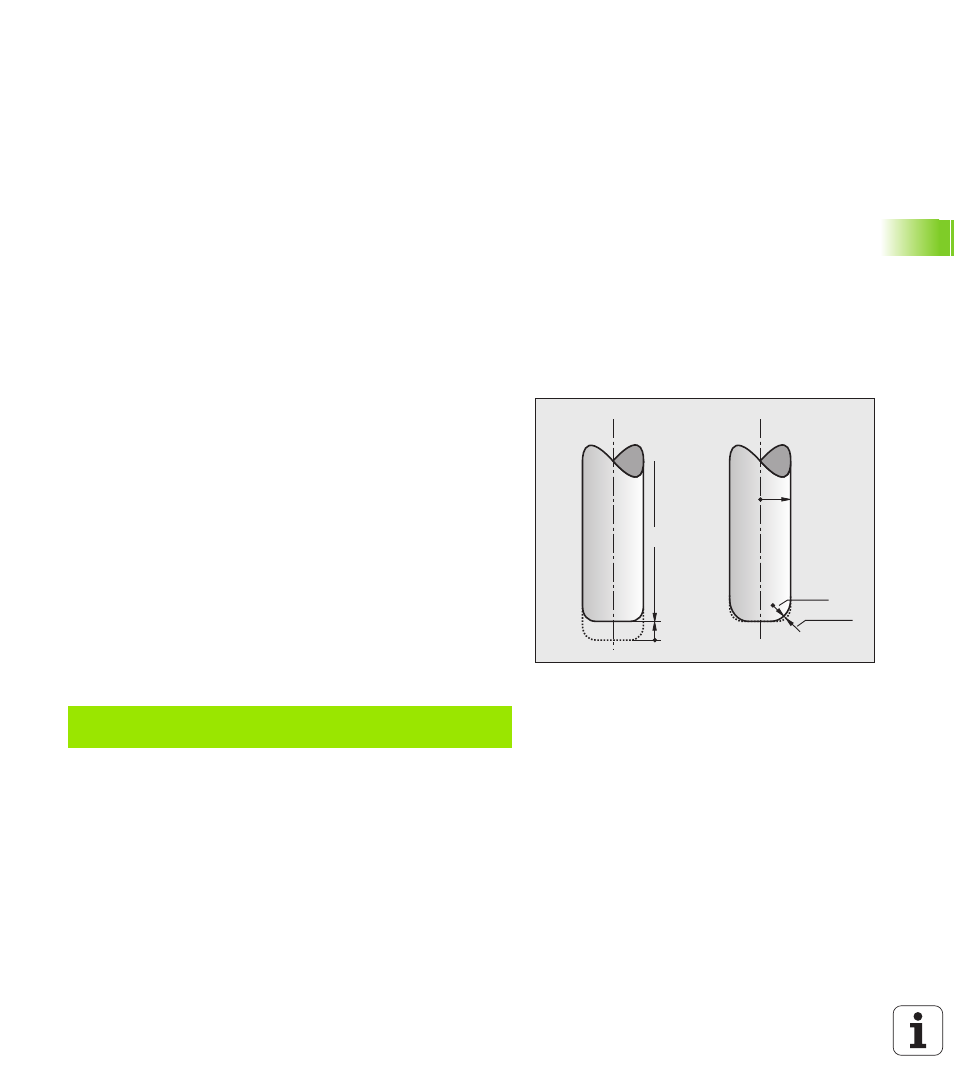

Andere Werkzeuge verwenden: Delta-Werte
Wenn Sie Werkzeuge einsetzen, die andere Abmessungen haben als
die ursprünglich vorgesehenen Werkzeuge, dann tragen Sie den
Unterschied der Längen und Radien als Delta-Werte in die Werkzeug-
Tabelle oder in den Werkzeug-Aufruf TOOL CALL ein:
„ Positiver Delta-Wert DL, DR, DR2: Die Werkzeugmaße sind größer
als die des Original-Werkzeugs (Aufmaß)
„ Negativer Delta-Wert DL, DR, DR2: Die Werkzeugmaße sind kleiner
als die des Original-Werkzeugs (Untermaß)
Die TNC korrigiert dann die Werkzeug-Position um die Summe der
Delta-Werte aus der Werkzeug-Tabelle und dem Werkzeug-Aufruf.
3D-Korrektur ohne Werkzeug-Orientierung
Die TNC versetzt das Werkzeug in Richtung der Flächennormalen um
die Summe der Delta-Werte (Werkzeug-Tabelle und TOOL CALL).
Beispiel: Satz-Format mit Flächennormalen
Vorschub F und Zusatzfunktion M können Sie in der Betriebsart
Programm-Einspeichern/Editieren eingeben und ändern.
Die Koordinaten des Geraden-Endpunkts und die Komponenten der
Flächennormalen sind vom CAM-System vorzugeben.
DL>0
L
R
DR2>0
R2
1 LN X+31.737 Y+21.954 Z+33.165
NX+0.2637581 NY+0.0078922 NZ-0.8764339 F1000 M3
LN : Gerade mit 3D-Korrektur
X, Y, Z : Korrigierte Koordinaten des Geraden-Endpunkts
NX, NY, NZ : Komponenten der Flächennormalen
F : Vorschub
M : Zusatzfunktion
