HEIDENHAIN TNC 620 (340 56x-01) - Handbuch (Seite 190)

190 6 Programmieren: Konturen programmieren
6.6 Bahnbew
e
gung
en – F
reie K
o
nt
ur
-P
rogr
ammier
ung FK (Sof
tw
ar
e-Option)

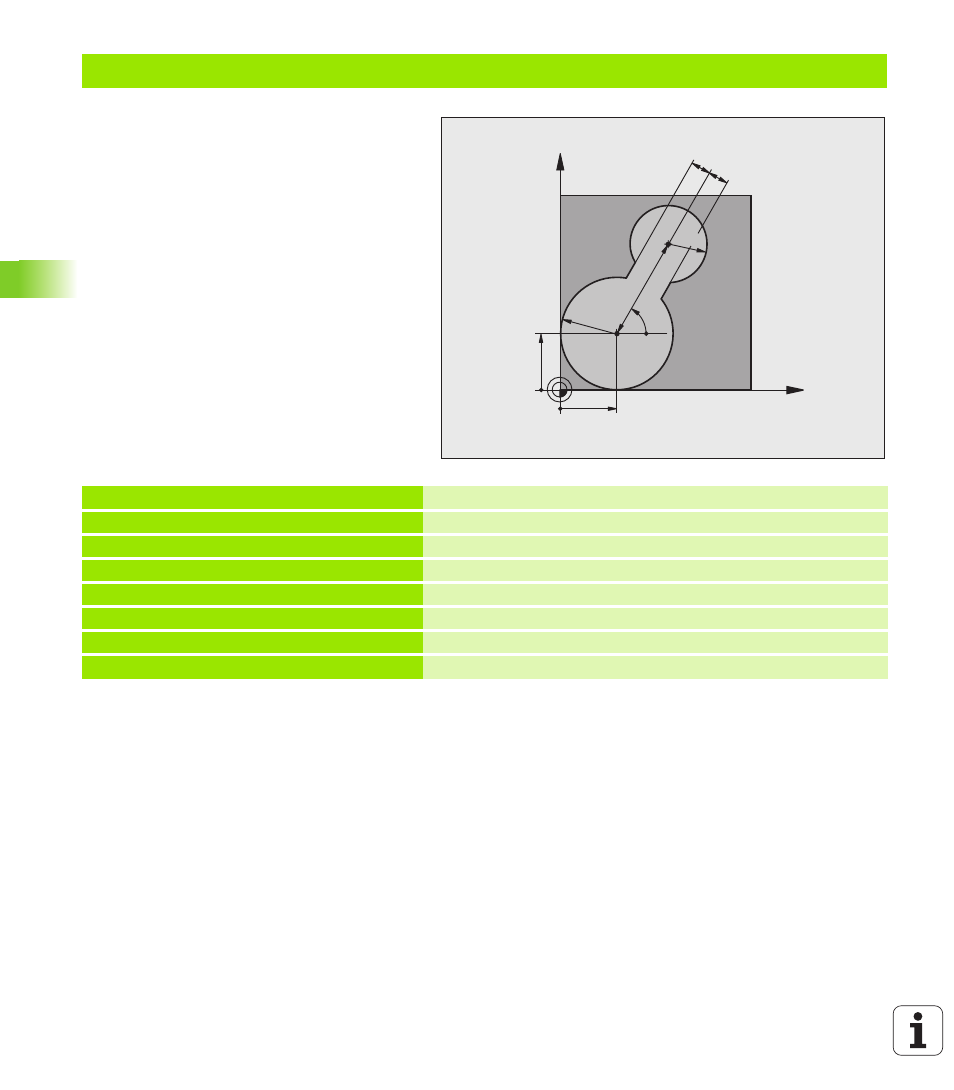

Beispiel: FK-Programmierung 2
0 BEGIN PGM FK2 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20 Rohteil-Definition
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S4000 Werkzeug-Aufruf
4 L Z+250 R0 FMAX Werkzeug freifahren
5 L X+30 Y+30 R0 FMAX Werkzeug vorpositionieren
6 L Z+5 R0 FMAX M3 Werkzeug-Achse vorpositionieren
7 L Z-5 R0 F100 Auf Bearbeitungstiefe fahren
X
Y
30
30
R30
R20
60°
55
10
10
