178
6 Programmieren: Konturen programmieren
6.6 Bahnbew
e
gung
en – F
reie K
o
nt
ur
-P
rogr
ammier
ung FK (Sof
tw
ar
e-Option)
6.6 Bahnbewegungen – Freie
Kontur-Programmierung FK
(Software-Option)
Grundlagen

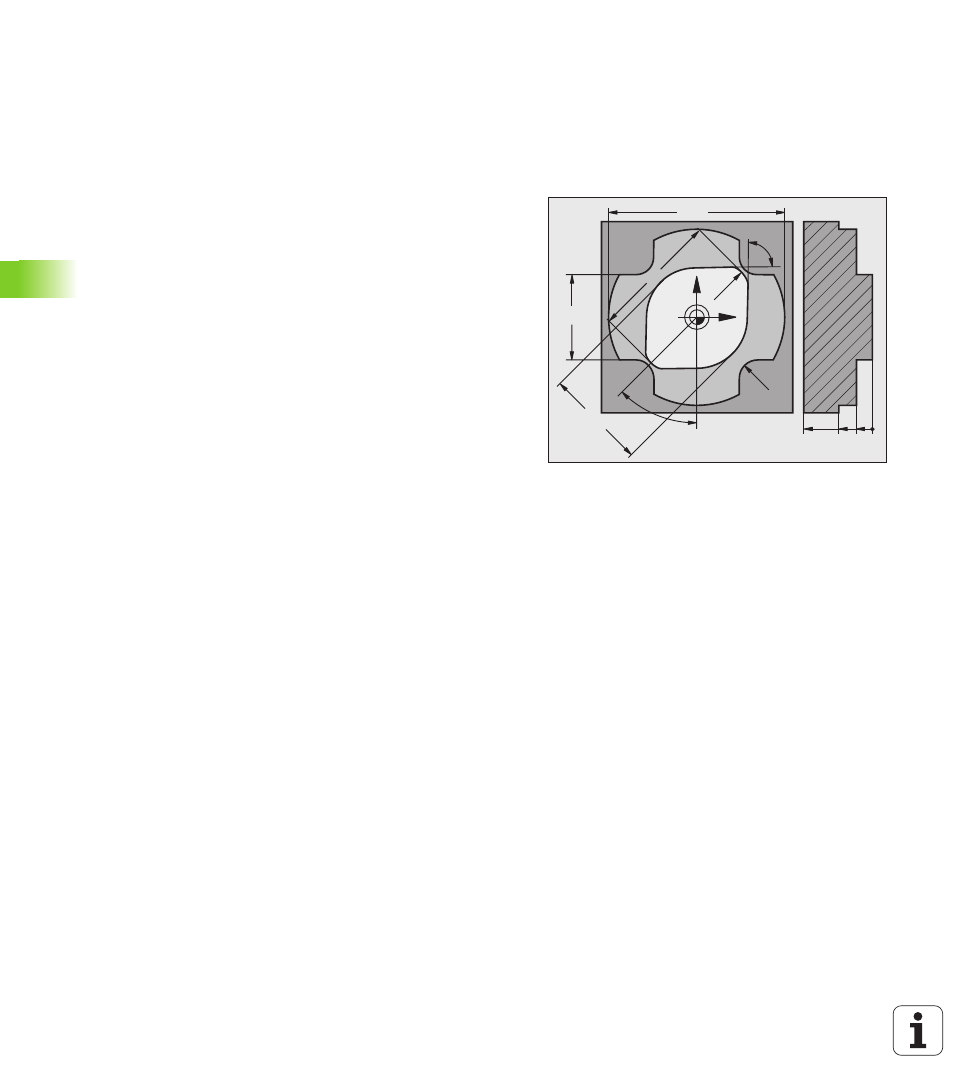

Werkstückzeichnungen, die nicht NC-gerecht bemaßt sind, enthalten
oft Koordinaten-Angaben, die Sie nicht über die grauen Dialog-Tasten
eingeben können. So können z.B.
bekannte Koordinaten auf dem Konturelement oder in der Nähe
liegen,
Koordinaten-Angaben sich auf ein anderes Konturelement beziehen
oder
Richtungsangaben und Angaben zum Konturverlauf bekannt sein.
Solche Angaben programmieren Sie direkt mit der Freien Kontur-
Programmierung FK (Software-Option Advanced programming
features). Die TNC errechnet die Kontur aus den bekannten
Y
X
0
5
10
20
88.15°
¬36
45°
¬21
18
R4
28
R2.5
