HEIDENHAIN TNC 620
293
8.3 Zyklen zum F
räsen v
on
T
a
sc
hen, Zapf
en und Nut
e
n

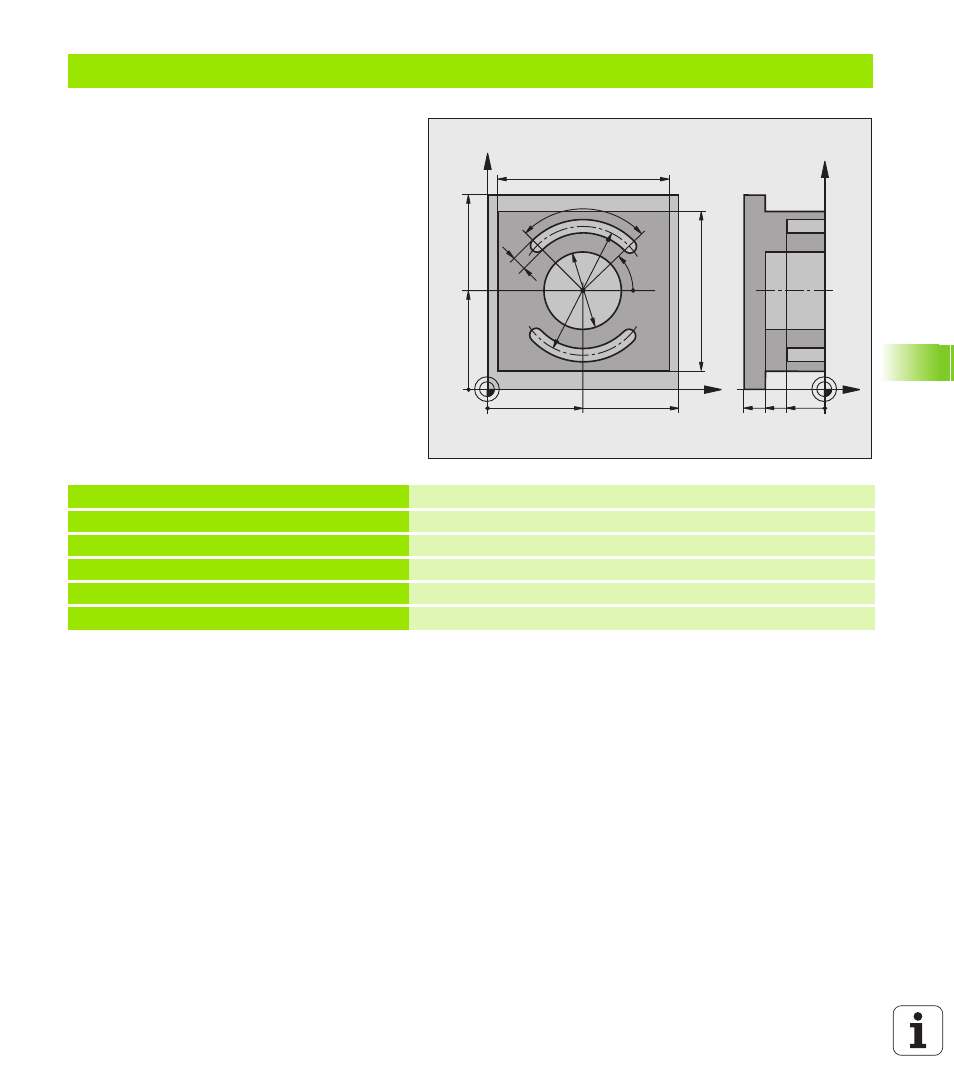

Beispiel: Tasche, Zapfen und Nuten fräsen
0 BEGINN PGM C210 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
Rohteil-Definition
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 2 L+0 R+3
Werkzeug-Definition Nutenfräser
4 TOOL CALL 1 Z S3500
Werkzeug-Aufruf Schruppen/Schlichten
5 L Z+250 R0 FMAX
Werkzeug freifahren
X
Y
50
50
100
100
80
90
8
90°
45°
50
70
Z
Y
-40
-20
-30
