HEIDENHAIN TNC 620 (340 56x-01) Benutzerhandbuch
Seite 282
282
8 Programmieren: Zyklen
8.3 Zyklen zum F
räsen v
on
T
a
sc
hen, Zapf
en und Nut
e
n
Sicherheits-Abstand
1
(inkremental): Abstand
Werkzeugspitze (Startposition) – Werkstück-
Oberfläche
Frästiefe
2
: Abstand Werkstück-Oberfläche –
Taschengrund
Zustell-Tiefe
3
(inkremental): Maß, um welches das
Werkzeug jeweils zugestellt wird. Die TNC fährt in
einem Arbeitsgang auf die Tiefe wenn:
Zustell-Tiefe und Tiefe gleich sind
die Zustell-Tiefe größer als die Tiefe ist
Vorschub Tiefenzustellung
: Verfahrgeschwindigkeit
des Werkzeugs beim Einstechen
Kreisradius
: Radius der Kreistasche
Vorschub F
: Verfahrgeschwindigkeit des Werkzeugs
in der Bearbeitungsebene
Drehung im Uhrzeigersinn
DR +: Gleichlauf-Fräsen bei M3
DR –: Gegenlauf-Fräsen bei M3

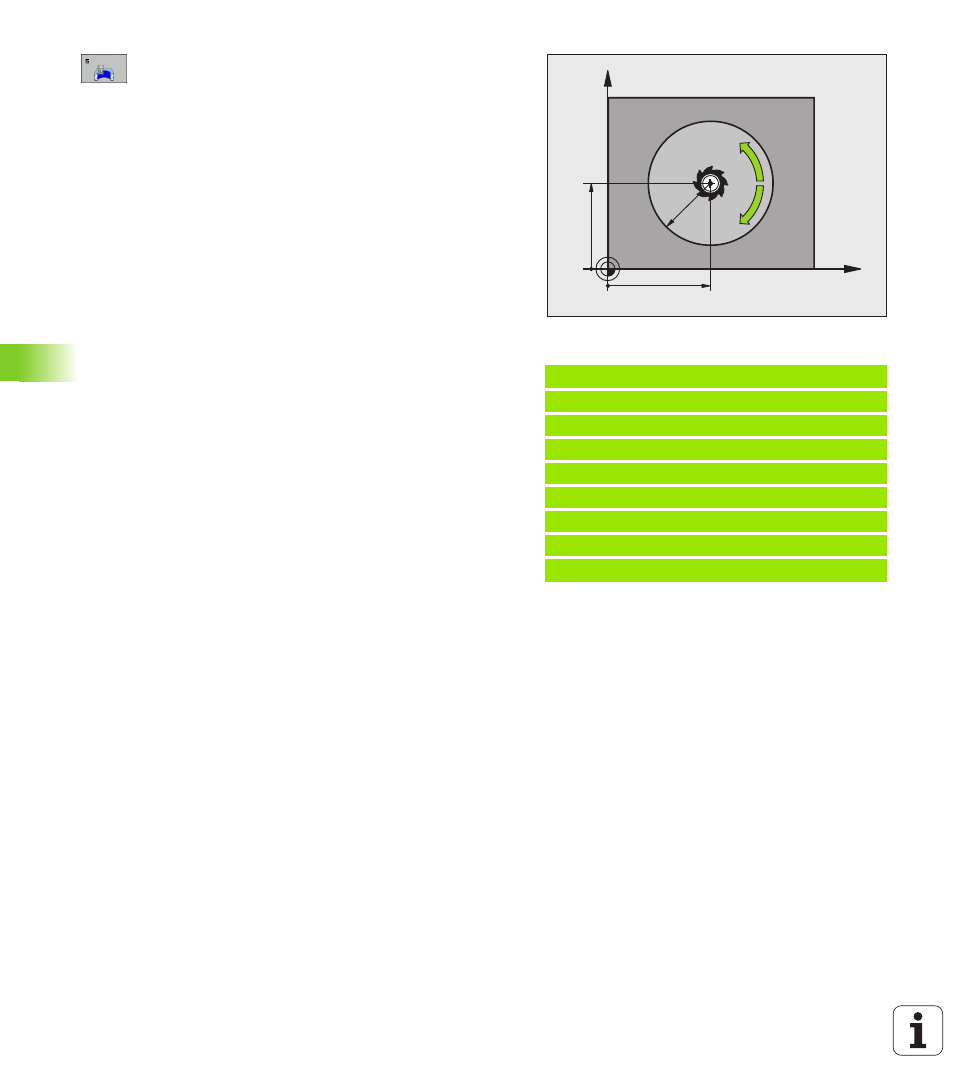

Beispiel: NC-Sätze
16 L Z+100 R0 FMAX
17 CYCL DEF 5.0 KREISTASCHE
18 CYCL DEF 5.1 ABST 2
19 CYCL DEF 5.2 TIEFE -12
20 CYCL DEF 5.3 ZUSTLG 6 F80
21 CYCL DEF 5.4 RADIUS 35
22 CYCL DEF 5.5 F100 DR+
23 L X+60 Y+50 FMAX M3
24 L Z+2 FMAX M99
X
Y
DR+
R35
50
60
DR
