Beispiel: Satz-Format mit Flächennormalen und
WerkzeugOrientierung
Vorschub F und Zusatzfunktion M können Sie in der Betriebsart
Programm-Einspeichern/Editieren eingeben und ändern.
Die Koordinaten des Geraden-Endpunkts und die Komponenten der
Flächennormalen sind vom CAM-System vorzugeben.

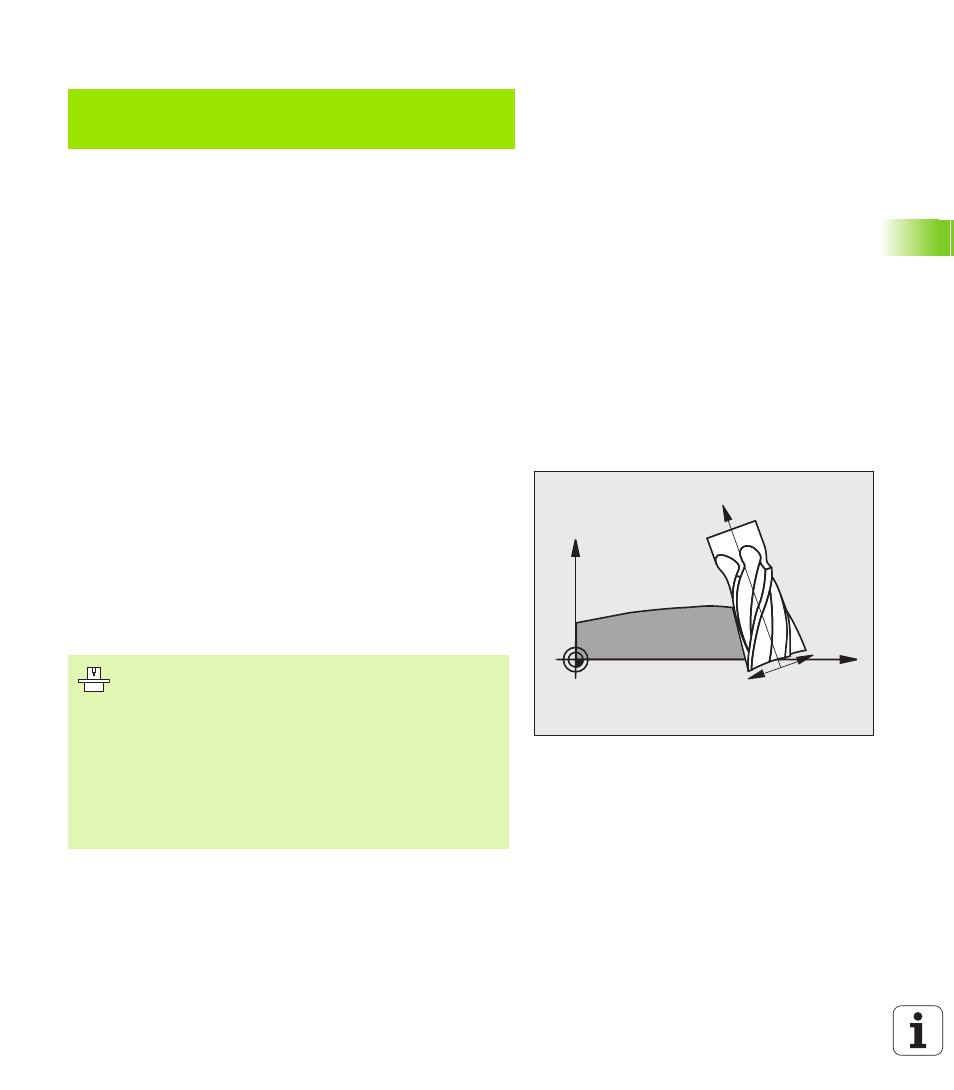

Peripheral Milling: 3D-Radiuskorrektur mit
Werkzeug-Orientierung
Die TNC versetzt das Werkzeug senkrecht zur Bewegungsrichtung
und senkrecht zur Werkzeugrichtung um die Summe der Delta-Werte
DR
(Werkzeug-Tabelle und TOOL CALL). Die Korrekturrichtung legen Sie
mit der Radiuskorrektur RL/RR fest (siehe Bild, Bewegungsrichtung
Y+). Damit die TNC die vorgegebene Werkzeug-Orientierung
erreichen kann, müssen Sie die Funktion M128 aktivieren (siehe
„Position der Werkzeugspitze beim Positionieren von
Schwenkachsen beibehalten (TCPM): M128 (Software-Option 2)” auf
Seite 308). Die TNC positioniert dann die Drehachsen der Maschine
automatisch so, dass das Werkzeug die vorgegebene Werkzeug-
Orientierung mit der aktiven Korrektur erreicht.
LN X+31,737 Y+21,954 Z+33,165
NX+0,2637581 NY+0,0078922 NZ–0,8764339
TX+0,0078922 TY–0,8764339 TZ+0,2590319 F1000 M128
LN : Gerade mit 3D-Korrektur
X, Y, Z : Korrigierte Koordinaten des Geraden-Endpunkts
NX, NY, NZ : Komponenten der Flächennormalen
TX, TY, TZ : Komponenten des normierten Vektors für die
Werkzeug-Orientierung
F : Vorschub
M : Zusatzfunktion
X
Z
RL
RR
Diese Funktion ist nur an Maschinen möglich, für deren
Schwenkachsen-Konfiguration Raumwinkel definierbar
sind. Beachten Sie Ihr Maschinenhandbuch.
Die TNC kann nicht bei allen Maschinen die Drehachsen
automatisch positionieren. Beachten Sie Ihr
Maschinenhandbuch.
Beachten Sie, dass die TNC eine Korrektur um die
definierten Delta-Werte durchführt. Ein in der Werkzeug-
Tabelle definierter Werkzeug-Radius R hat keinen Einfluss
auf die Korrektur.
