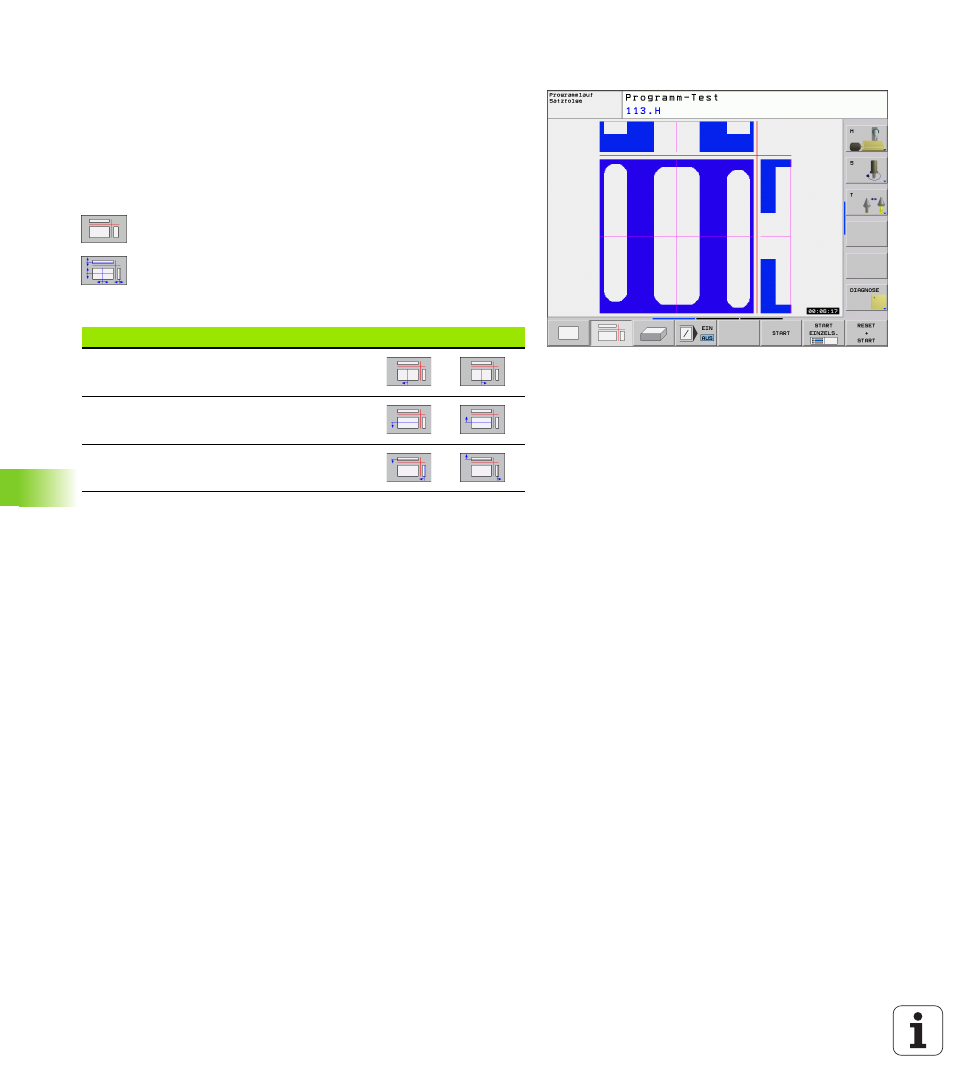

Darstellung in 3 Ebenen
Die Darstellung zeigt eine Draufsicht mit 2 Schnitten, ähnlich einer
technischen Zeichnung.
Bei der Darstellung in 3 Ebenen stehen Funktionen zur Ausschnitts-
Vergrößerung zur Verfügung, siehe „Ausschnitts-Vergrößerung”,
Seite 464.
Zusätzlich können Sie die Schnittebene über Softkeys verschieben.:
Wählen Sie den Softkey für die Darstellung des
Werkstücks in 3 Ebenen
Schalten Sie die Softkey-Leiste um und wählen Sie
den Auswahl-Softkey für die Schnittebenen
Die TNC zeigt folgende Softkeys:
Die Lage der Schnittebene ist während des Verschiebens am
Bildschirm sichtbar.
Die Grundeinstellung der Schnittebene ist so gewählt, dass sie in der
Bearbeitungsebene und in der Werkzeug-Achse in der Werkstück-
Mitte liegt.
Funktion
Softkeys
Vertikale Schnittebene nach rechts oder
links verschieben
Vertikale Schnittebene nach vorne oder
hinten verschieben
Horizontale Schnittebene nach oben oder
unten verschieben
