Installation des absoluten Messgerätes

25

3.2.1 BUS-Leitungen

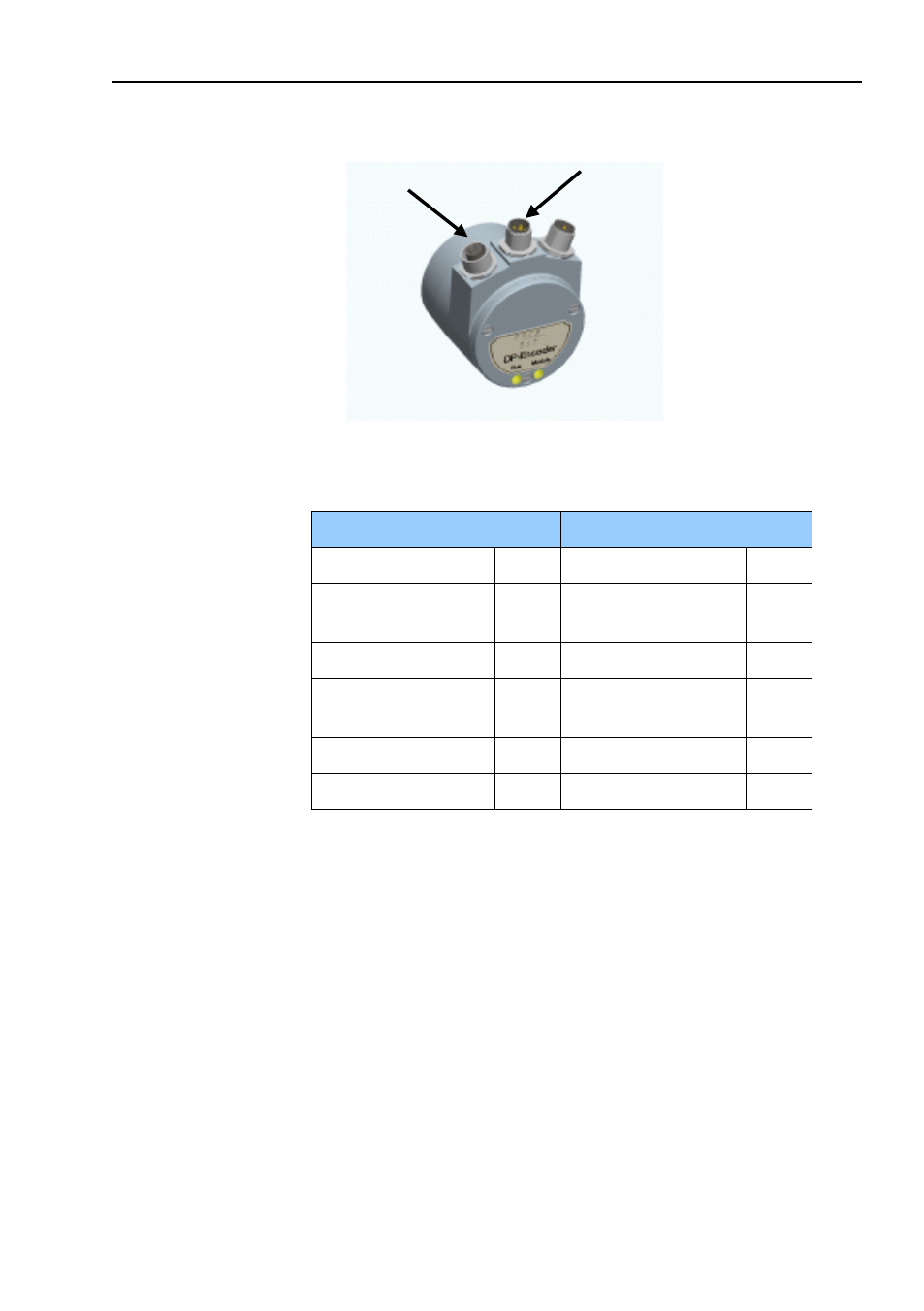

Abbildung 9

Position der M12-Busanschlüsse

Bus-In-Leitung

Bus-Out-Leitung

Funktion

Pin

Funktion

Pin

Nicht angeschlos-

sen

1

VP

1

A

2

A

2

Nicht angeschlos-

sen

3

DGND

3

B

4

B

4

Schirm

5

Schirm

5

Tabelle 8

Anschlussbelegung M12 Bus-In-/Bus-Out-Leitungen

Bus-

Eingang

(Bus-In)

Bus-

Ausgang

(Bus-Out)
