Funktionalität im PROFIBUS-DPV2-Gerät
78
G1_XIST1 Preset-Steuerung = deaktiviert
Ist Parameter G1_XIST 1 Preset-Steuerung deaktiviert und der
Positionswert steigt über den Maximalwert oder fällt unter 0, so
gibt das Gerät den maximalen Positionswert innerhalb des skalier-
ten Gesamtbereichs für den Positionswert G1_XIST 2 aus. Der
Positionswert G1_XIST1 ist nicht auf den skalierten Gesamtbe-
reich begrenzt. Für den Positionswert G1_XIST 1 gibt das Gerät
weiterhin einen Positionswert innerhalb des Gesamtmessbe-
reichs des Messgerätes aus (bis zu 33554432 Positionen für ein
25-Bit-Messgerät).
Beispiel einer nichtzyklischen Skalierung mit deaktivierter
Preset-Steuerung G1_XIST 1:
Messeinheiten pro Umdrehung = 100
Gesamtmessbereich
= 5000
(Anzahl der Umdrehungen 50)

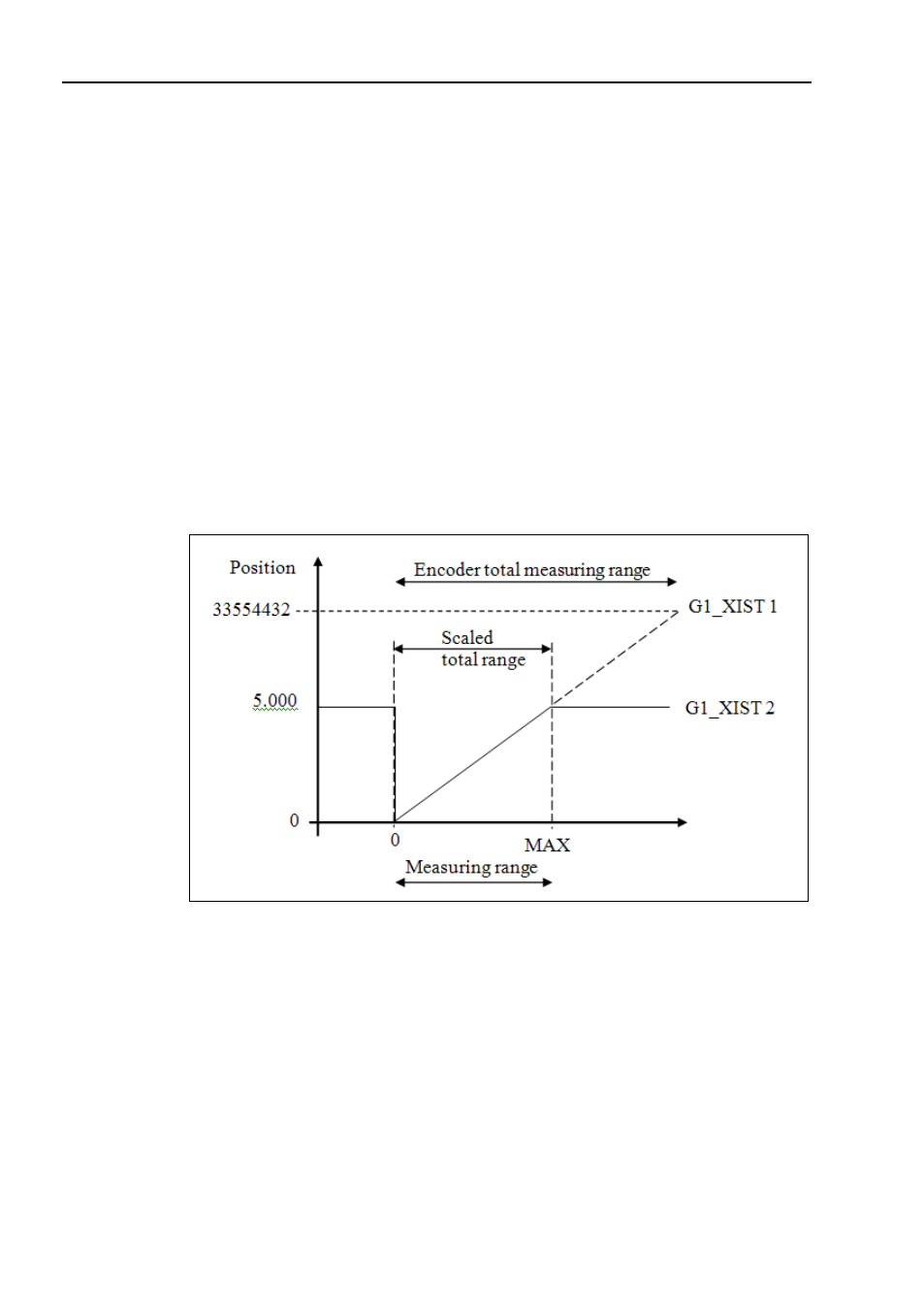

Abbildung 24
Nicht-zyklische Skalierung G1_XIST 1 Preset-Steuerung aktiviert
