Installation des absoluten Messgerätes
26
Die Messgeräte mit Kabelverschraubung müssen mit einer ge-
schirmten, verdrillten Doppelleitung gemäß EN 50170 und
PROFIBUS-Richtlinien ausgestattet sein. Die Richtlinien empfeh-
len einen Leiterquerschnitt größer 0.34 mm
2
. Der zulässige Kabel-
Außendurchmesser für die Bus-Leitungen beträgt ø 8 mm bis ø
10 mm. In der Rückwand befinden sich vier Schraubklemmen mit
den erforderlichen Busleitungsanschlüssen (A) und (B).
Nicht ge-
nutzte Kabelverschraubungen sollten durch einen Blindstopfen
M16 ersetzt werden, um eine ordnungsgemäße Versiegelung zu
gewährleisten.
Der Anschluss (A) dient zum Anschluss der A-Leitung.
Der Anschluss (B) dient zum Anschluss der B-Leitung.

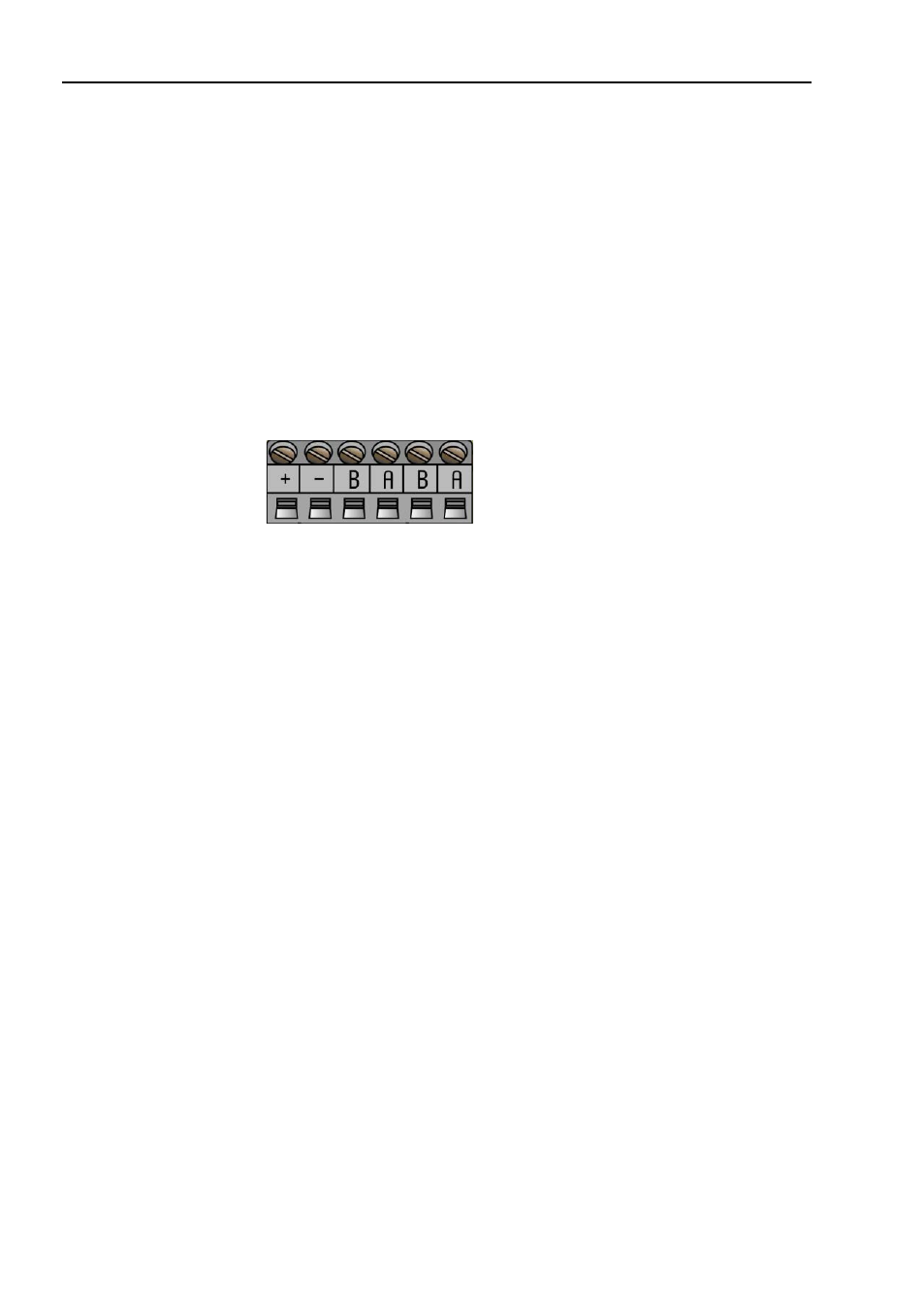

Abbildung 10
Klemmenbelegung für Busleitungen
Hinweis: Alle Schraubklemmen müssen festgezogen wer-
den, auch wenn kein Kabel angeschlossen ist.
Hinweis: Die beiden A-Klemmen sind intern miteinander
verbunden, ebenso wie die beiden B-Klemmen, so
dass es keine Rolle spielt, an welche Klemme die
Busleitungen angeschlossen sind.
