Beispielkonfiguration
30
4.2 Messgeräte-Gateway konfigurieren

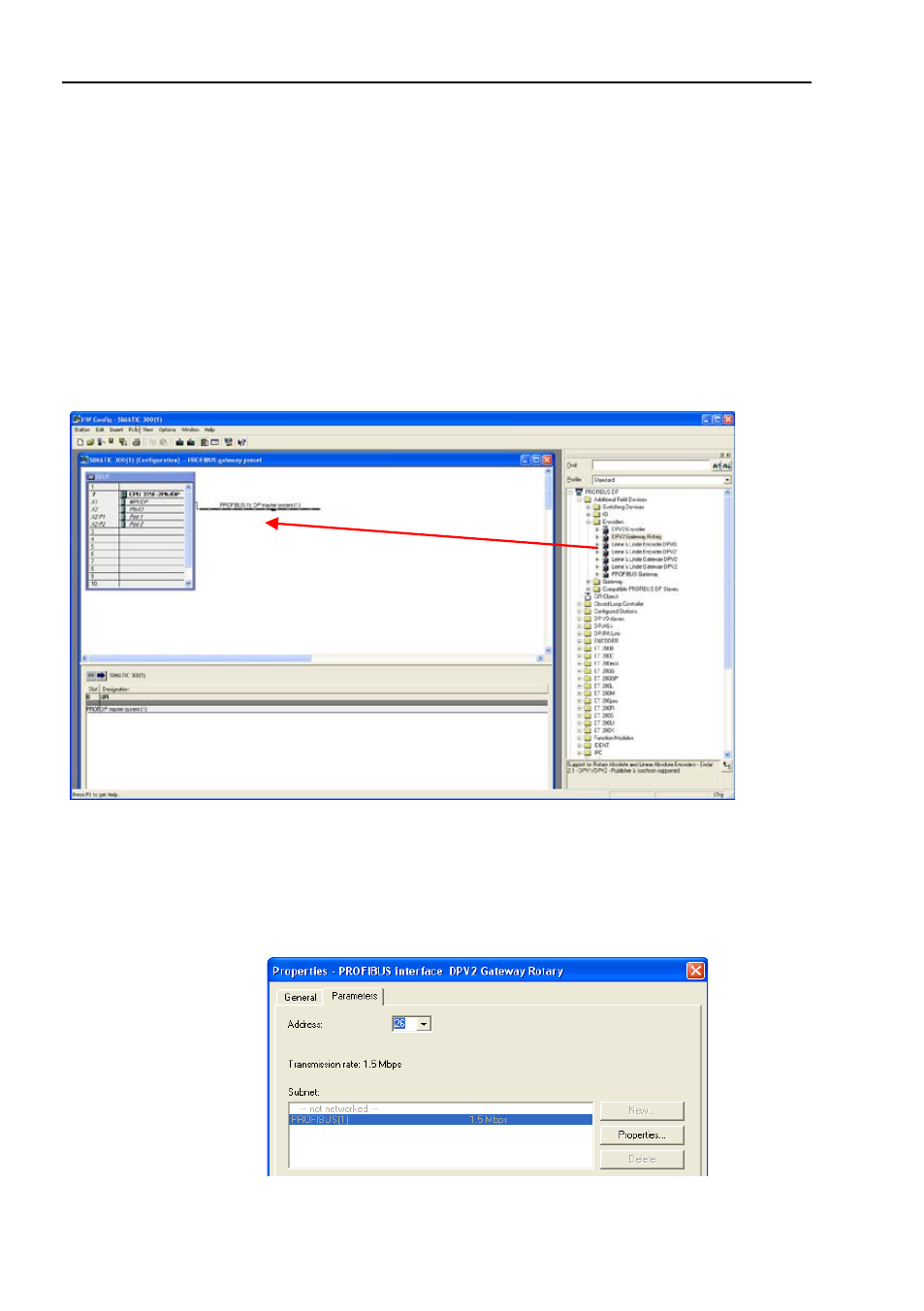

Nach der Installation der GSD-Datei befindet sich das Messgeräte-
Gateway im SIMATIC MANAGER-> HW Config unter PROFIBUS
DP ->Additional Field Devices->Encoders. Wähen Sie das zu kon-
figurierende Gerät. Klicken Sie auf das entsprechende Messgerät
und ziehen Sie es, wie unten dargestellt, mit gedrückter Maustas-
te auf das PROFIBUS-DP-System. Im nachstehenden Beispiel
wurde das HEIDENHAIN DPV2 Gateway gewählt. Wenn mehr als
ein Gerät angeschlossen ist und konfiguriert werden soll, müssen
die folgenden Schritte einmal für jedes angeschlossene Gerät
durchgeführt werden.
Wenn das Messgerät auf den BUS gezogen wird, muss eine
PROFIBUS-Adresse zugewiesen werden. Diese Adresse muss
natürlich mit der Adresse übereinstimmen, die auf den Hardware-
Adressschaltern im Gerät zugewiesen wird.
