Zur Überprüfung der Einstellung lassen Sie das
Rad von einem Helfer halten und setzen sich
auf das Liegerad.
Stellen Sie den Tretlagerausleger so ein, dass
Ihr Bein durchgestreckt ist, wenn sich die
Ferse (mit flachem Absatz) auf dem Pedal in
vorderster Position befindet. Erfahrungsgemäß
wird beim Liegerad die Beinlänge etwas größer
eingestellt als beim aufrechten Fahrrad. Beim
Treten sollen sich die Ballen der Zehen über
der Pedalachse befinden. Das Bein darf dann in
der vordersten Position der Tretkurbel gerade-
nicht maximal durchgestreckt sein. Ist der
Abstand zu groß eingestellt, überwindet man
diesen Totpunkt nur schwer, das Treten wird
unrund, und die Sehnen des Fußes werden
übermäßig belastet. Ist der Abstand zu klein,
können sich schnell Knieschmerzen einstellen
oder Ihre Beine gegen den (Oben-)Lenker sto-
ßen.
Für Fahrer mit kurzer Beinlänge muss der
Tretlagerausleger vom Zweiradmechaniker ge-
kürzt werden, damit der Tretlagerausleger ma-
ximal eingeschoben werden kann.Wichtig ist
dabei, dass das Rohrende sauber entgratet
wird. Das blanke Metall am gekürzten
Rohrende muss mit Sprühwachs gegen
Korrosion geschützt werden.
Auf der linken unteren Seite des Auslegers be-
findet sich längs eine feine Kerbe. Beim
Ausrichten des Auslegers dient diese und der
zugehörige Aufkleber an der Vorderkante des
Hauptrahmenrohres direkt über den
Klemmschrauben dazu, die Innenlagerachse
waagerecht auszurichten. Peilen Sie außerdem
über das Innenlagergehäuse auf die
Hinterradachse oder die Schwingenachse und
richten das Innenlagergehäuse parallel dazu
aus. Orientieren Sie sich dabei an der
Innenlagerachse, nicht am aufgesetzten
Umwerferrohr. Setzen Sie sich auf das Rad, und
überprüfen Sie die Position.
Anschließend die Schrauben mit einem Dreh-
momentschlüssel wechselweise ansteigend
(Anzugsmoment 14–16 Nm) festziehen. Bei der
ersten Probefahrt vorsichtig die ausreichende
Klemmung überprüfen.

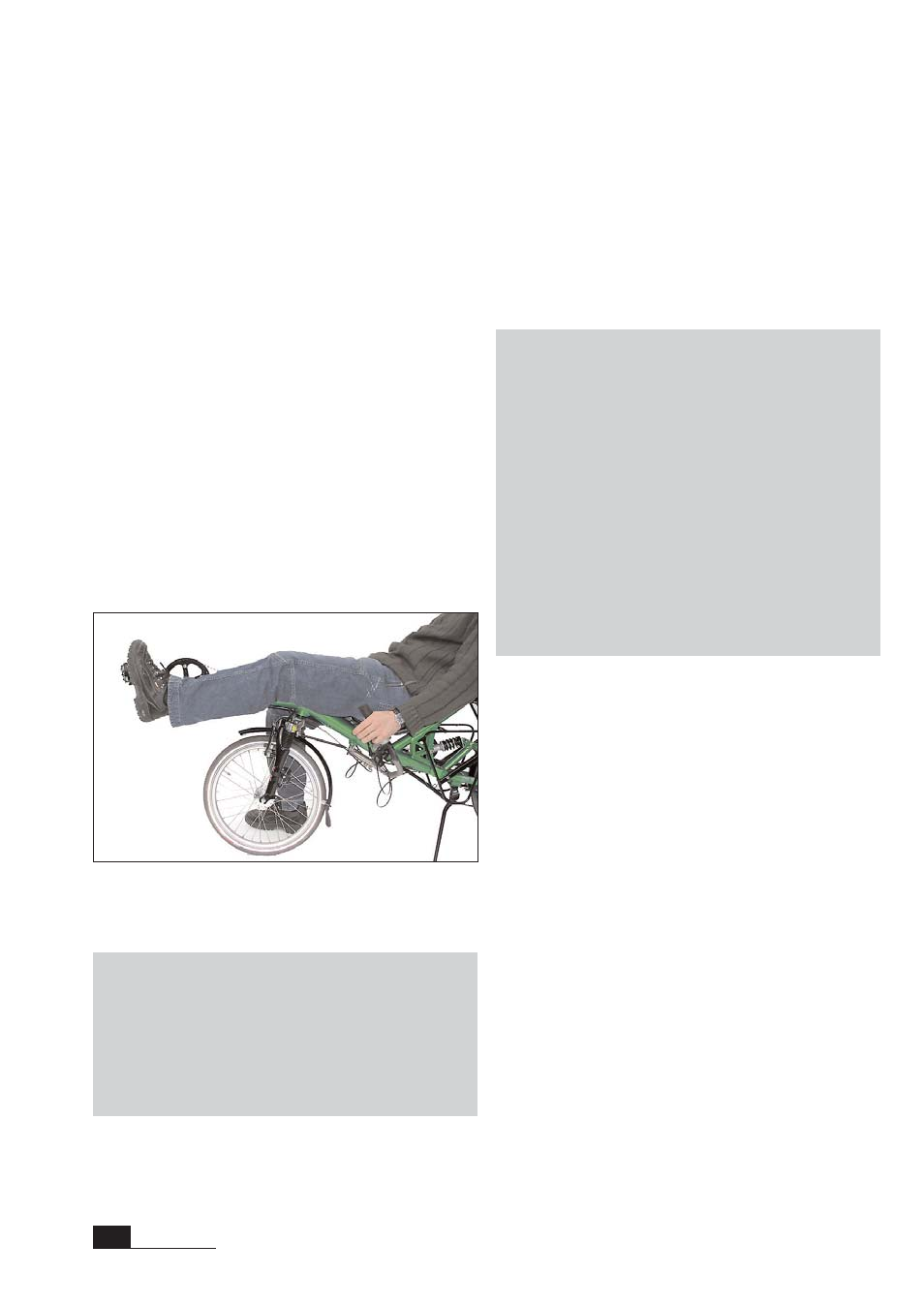

Einstellen der Beinlänge
Der Tretlagerausleger wird so eingestellt, dass das Knie beim
Fahren gerade nicht maximal durchgestreckt wird.
Gefahr! Der Tretlagerausleger und die
Aufnahme im Rahmen müssen beim
Einschieben vollständig fettfrei sein, sonst
kann sich der Tretlagerausleger während der
Fahrt verdrehen, was zu Stürzen führen
kann.
Achtung! Beim Verschieben des
Tretlagerauslegers darauf achten, dass im
Rahmen geführte Lichtkabel, die in der Nähe
der Gabel aus dem Hauptrahmen
geführt werden, nicht durch das Ende des
Tretlagerauslegers beschädigt wird.
Bitte informieren Sie sich dazu vorher über
die Länge des bei Ihrem Rad verbauten
Tretlagerauslegers. Beim Verschieben des
Tretlagerauslegers muss das Lichtkabel im
Rahmen nachgeschoben oder herausgezogen
werden. Das Lichtkabel darf nie unter
Spannung stehen.
