1) Rechtes Pedal nach vorne
Die rechte Tretkurbel muss nach vorne ge-
dreht werden, damit das Pedal nach dem
Falten hinter / über dem Hinterrad Platz findet.
2) Sitz abnehmen
Öffnen Sie alle 3 Schnellspanner der
Sitzbefestigung. Drehen Sie die Rändelmutter
des obersten Schnellspanners 4 Umdrehungen
auf. Drehen Sie die Schnellspannhebel der
mittleren und unteren Sitzbefestigung ca. 4
Umdrehungen auf.
Wenn ein Flaschenhalter oder Lowrider mon-
tiert ist, ist der Platz stark eingeschränkt. In
diesem Fall halten Sie die Schnellspannhebel
fest und drehen die flache Gegenmutter auf
der Kettenseite des Rades mit der Hand oder
einem 5 mm Innensechskantschlüssel ca. 4
Umdrehungen auf.
Ziehen Sie den Sitz zunächst aus der unteren
und mittleren Aufnahme, zuletzt aus der obe-
ren.
3a) Obenlenker Deichsel falten
Drücken Sie den Lenker nach vorne und falten
ihn auf den vorderen Teil des Rahmens.
3b) Obenlenker Aero verstauen
Nehmen Sie nach dem Falten des Rahmens
den Lenker mit Vorbau ab und befestigen Sie
den Vorbau am Aufsteckhalter, siehe S. 14
3c) Untenlenker verstauen
Stellen Sie sich links neben das Fahrrad. Öffnen
Sie den Schnellspanner am Lenkervorbau, wäh-
rend Sie den Sicherungsknopf gedrückt halten.
Ziehen Sie die Vorbauhälfte mit dem Lenker
aus dem Vorbau und schwenken den Lenker
nach links neben das Rad.Verstauen Sie den
Untenlenker, indem Sie das offene Ende des
Vorbaus in das Gummiteil mit Loch am unte-
ren Ende des Sitzrohrs schieben.
4) Rahmen falten
Stellen Sie sich links neben Ihr Fahrrad. Öffnen
Sie den Schnellspanner am Faltgelenk. Schwen-
ken Sie den Schnellspanner aus der Aufnahme
am Rahmen nach hinten. Fassen Sie die
Schnellspannerachse und drücken Sie sie nach
unten. Dadurch schieben Sie den mit der
Schnellspannachse verbundenen Sicherungsbol-
zen gegen Federdruck nach unten aus der
Sicherheitsaufnahme. Halten Sie den Bolzen in
dieser Position und drücken mit der anderen
Hand auf den vorderen Rahmen, so dass der
Rahmen nach rechts hinten schwenkt.
33 HP
Velotechnik
Faltanleitung (GrassHopper fx)
Bedien
ungshinw
eise
Achtung! Beim Verstauen des Sitzes achten
Sie bitte darauf, die Sitzbleche nicht zu bela-
sten. Sie könnten dadurch verbiegen oder
abbrechen. Polstern Sie die Kanten beim
Verstauen ab, damit andere Gegenstände
nicht durch die Sitzbleche beschädigt wer-
den.

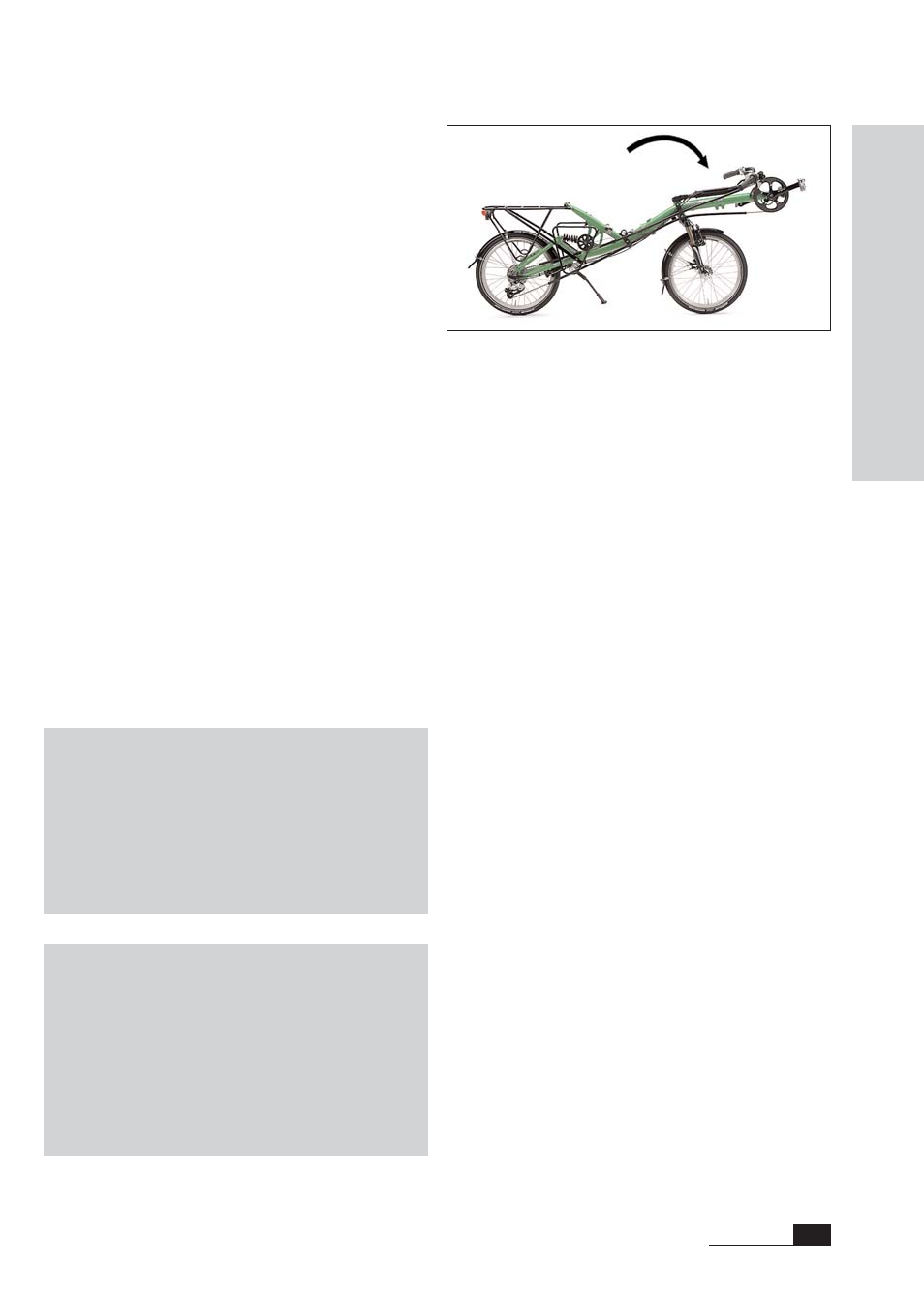

Rechtes Pedal nach vorne gedreht, Obenlenker vorgefaltet
Achtung! Achten Sie darauf, dass keine
Anbauteile am Rahmen scheuern. Dies kann
zur Beschädigung der Lackierung führen. Das
hintere Ende des vorderen, oberen
Kettenschutzrohres soll nicht mehr als 2-
3cm von der Kettenleitrolle entfernt sein,
um Kontakt zwischen Kette und Federgabel
im gefalteten Zustand zu vermeiden.
