Federgabel, 44 hp – HP Velotechnik Grasshopper fx Benutzerhandbuch
Seite 46
Advertising
44
HP
Velotechnik
Federgabel

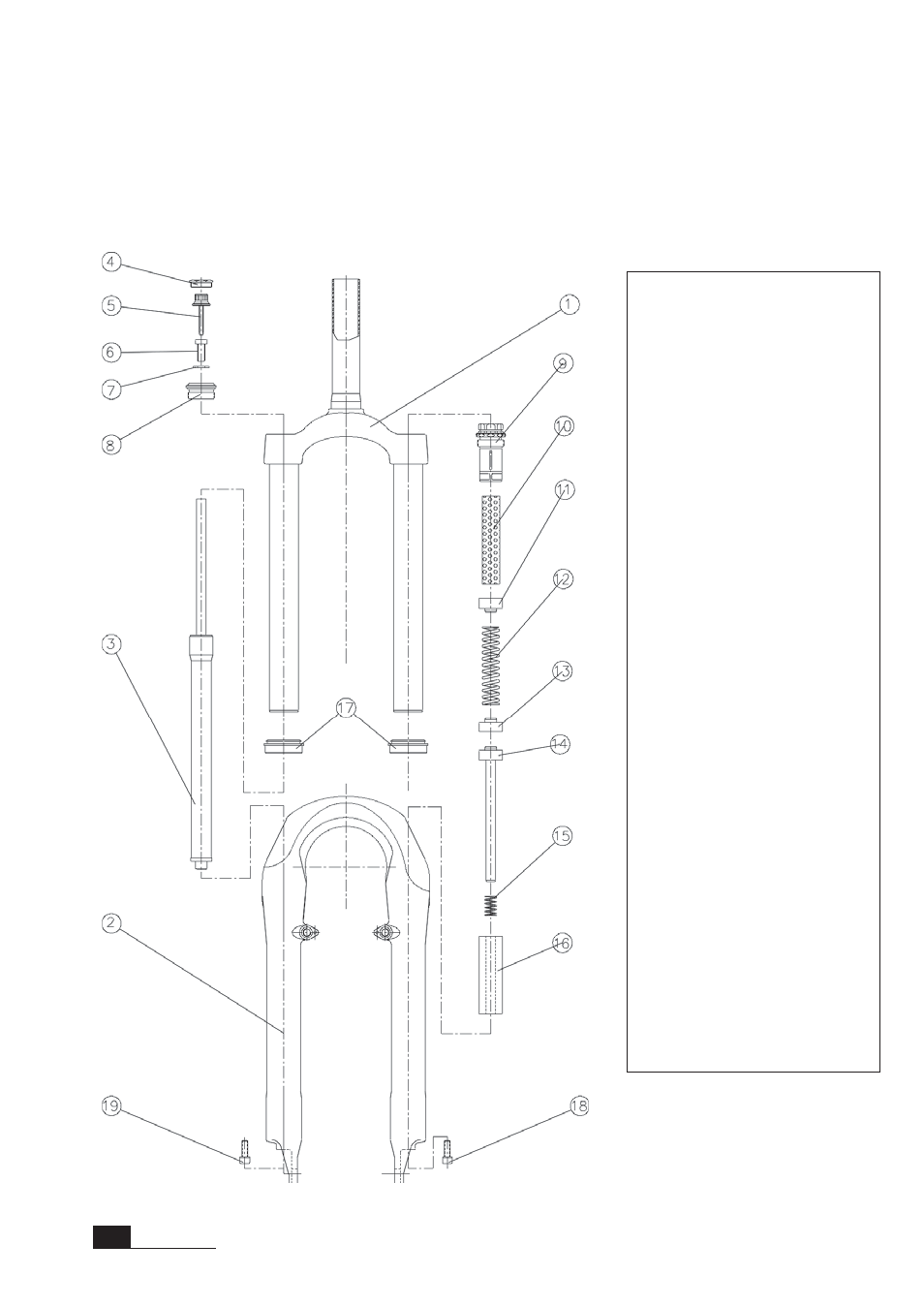

Schematischer Aufbau M
EKS
Federgabeln
Federgabel M
EKS
Carbon AC mit hydraulischer Dämpfungspatrone.
Nr.Bauteil
1 Gabelkrone, Standrohre
und Steuerrohr (unlösbar
miteinander verbunden)
2 Gabelunterteil:Tauchrohre
und Gabelbrücke im one
piece design
3 Hydraulikdämpfungs-
patrone
4 Abdeckkappe Dämpfungs-
Einstellschraube
5 Dämpfungs-
Einstellschraube
6 Schraube M8
7 Unterlegscheibe
8 Deckel Dämpfungseinheit
9 Vorspannungs-
Einstelleinheit
10 MCU-Elastomer
11 oberer Federteller
12 Spiralfeder
13 unterer Federteller
14 Schubstange
15 Negativ-Feder
16 Rebound-Elastomer
17 Schmutzdichtung
18 Schraube M6
19 Schraube M6
