Fehlerbeseitigung und systemtests
powermax
105 Wartungshandbuch 8-11
J27
WORK
LEAD
J26
RED
J18
ORG
J17
J32
J28
RED

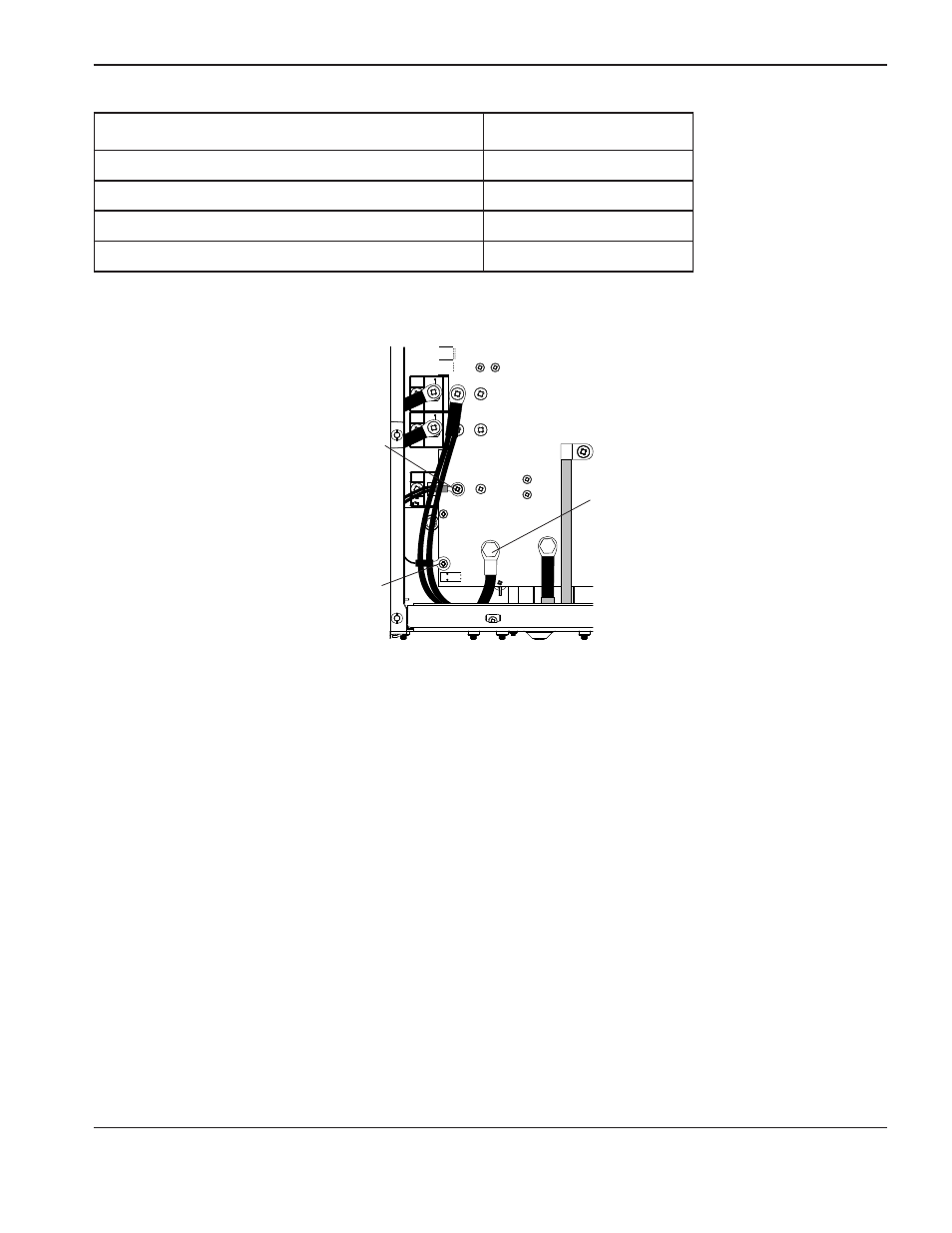

Messen Sie den Widerstand von Alle Typen
Werkstückkabel (J27) zur Düse (schwarzer Draht) 230 kΩ
Werkstückkabel (J27) zur Elektrode (roter Draht) 9 kΩ
Elektrode (roter Draht) zur Düse (schwarzer Draht) 230 kΩ
Ausgang zum Schutzleiter > 20 MΩ
Wenn bei der Sichtprüfung oder der Anfangswiderstandsprüfung keine Probleme festgestellt werden und die
Stromquelle nach wie vor nicht richtig funktioniert, konsultieren Sie die Anleitung zur Fehlerbeseitigung.
Anmerkung: Die Anleitung zur Fehlerbeseitigung weiter hinten in diesem Kapitel liefert die häufigsten
Ursachen und Lösungen. Studieren Sie den zunächst den Schaltplan des Geräts, damit Sie
die Funktionsweise verstehen, bevor Sie mit der Fehlerbeseitigung fortfahren. Wenden Sie
sich mit Ihrem Problem zunächst an die Technische Serviceabteilung von Hypertherm oder die
nächstgelegene Hypertherm-Werkstatt, bevor Sie ein teures Ersatzteil kaufen.
Schwarze Drähte
Roter Draht J28
Werkstückkabel J27
