ErsEtzEn dEr stromquEllEnkomponEntEn
9-90
powermax
105 Wartungshandbuch
Einbau der Wand-Verbindungsstrebe

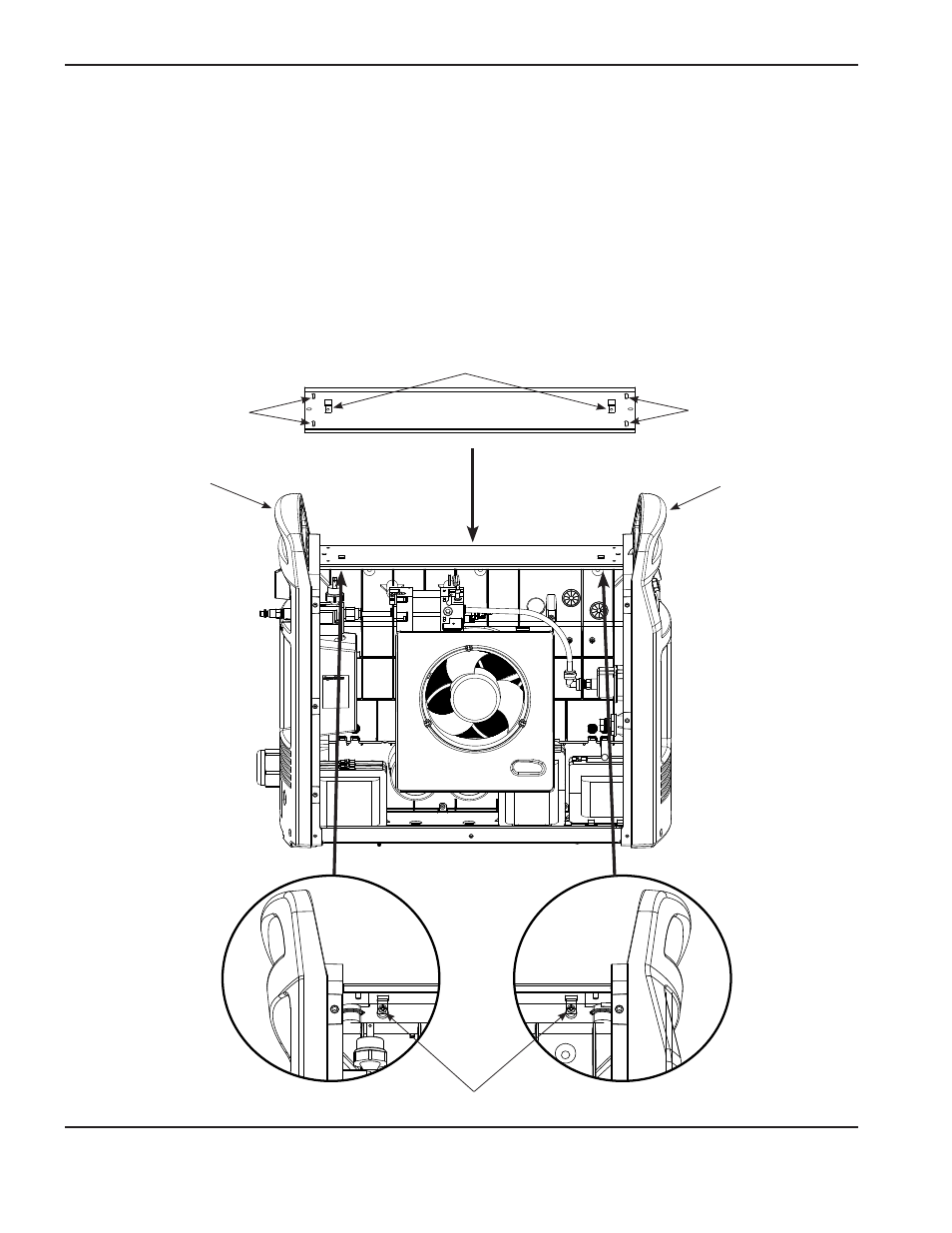

1. Richten Sie die Positionierstifte der Wand-Verbindungsstrebe auf die Löcher in der Vorder- und Rückwand aus.
Stellen Sie sicher, dass die Befestigungslaschen der Wand-Verbindungsstrebe auf der Lüfterseite der Stromquelle
positioniert sind.
2. Schieben Sie die Wand-Verbindungsstrebe gerade nach unten auf die Stromquelle.
3. Ziehen Sie die beiden Befestigungsschrauben der Wand-Verbindungsstrebe auf 11,5 kg cm fest.
Positionierstifte Positionierstifte
Vorderwand
Rückwand
Befestigungslaschen
Befestigungsschrauben
