ErsEtzEn dEr stromquEllEnkomponEntEn
powermax
105 Wartungshandbuch 9-31
12. Schieben Sie den Steckverbinder des langen RS485-Kabels in den Steckverbinder J1 auf der RS485-Baukarte.
13. Installieren Sie das kurze RS485-Kabel. Dazu den Steckverbinder mit der kürzeren weißen Staubabdeckung
in den Steckverbinder J7 auf der DSP-Baukarte schieben. Schieben Sie den anderen Steckverbinder in den
Steckverbinder J2 auf der RS485-Baukarte.

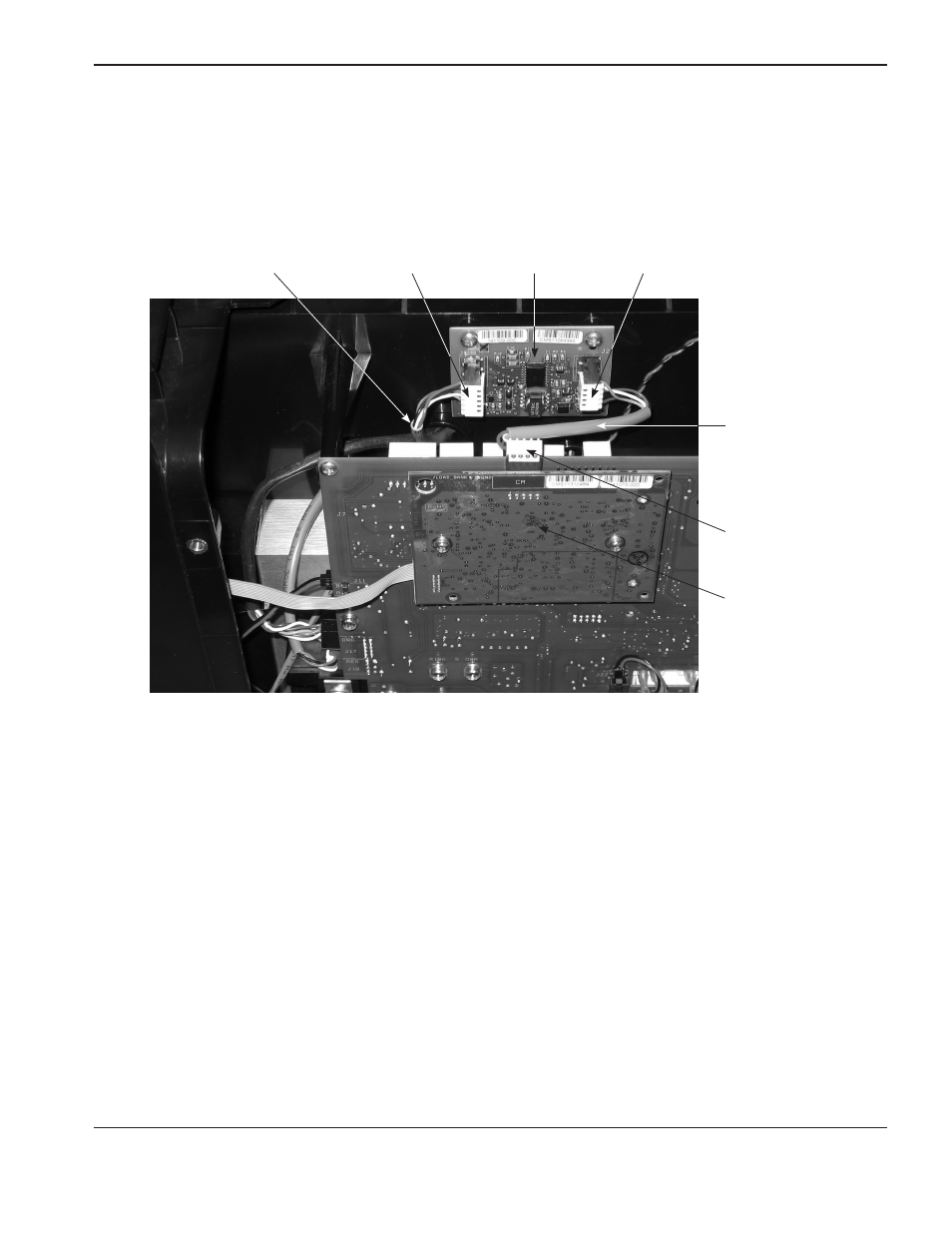

RS485-Baukarte Steckverbinder J2
DSP-Baukarte
Steckverbinder J7
Kurzes RS485-Kabel
Langes RS485-Kabel Steckverbinder J1
