Ersetzen der Luftfilterbaugruppe
1. Bauen Sie das Luftfilterelement aus. Siehe Kapitel „Ersetzen des Luftfilterelements“ auf Seite 9-17.
2. Ziehen Sie die beiden Drahtanschlüsse von der Oberseite des Druckwächters ab.
3. Entfernen Sie die Schraube, die den/die Schutzleiterdraht/-drähte am Luftfiltergehäuse sichert.
Anmerkung: Es sind zwei Schutzleiterdrähte vorhanden, wenn der optionale CPC-Anschluss an der Rückseite
installiert ist.
4. Drücken Sie den Kunststoffring auf den Einschubanschluss.
5. Ziehen Sie die Rückwand oben vorsichtig von der Stromquelle weg, bis die Gasleitung aus dem Einschubanschluss
austritt.
6. Bauen Sie die Gasarmatur an der Rückwand aus.

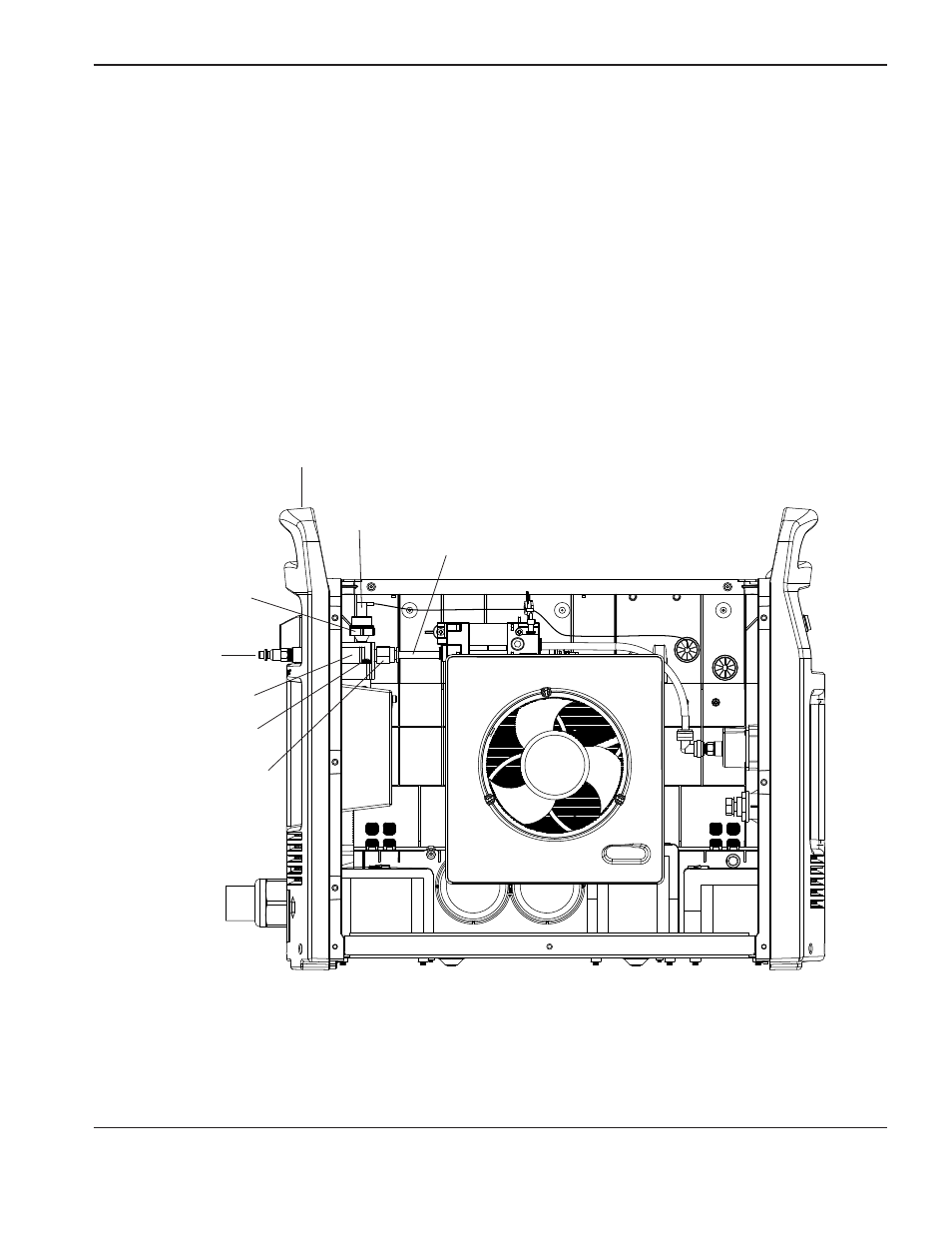

Drahtanschlüsse
Gasarmatur
Druckwächter
Luftfiltergehäuse
Schutzleiterdrahtschraube
Rückwand
Einschubanschluss
Gasleitung
