Teile
11-24
powermax
105 Wartungshandbuch
4

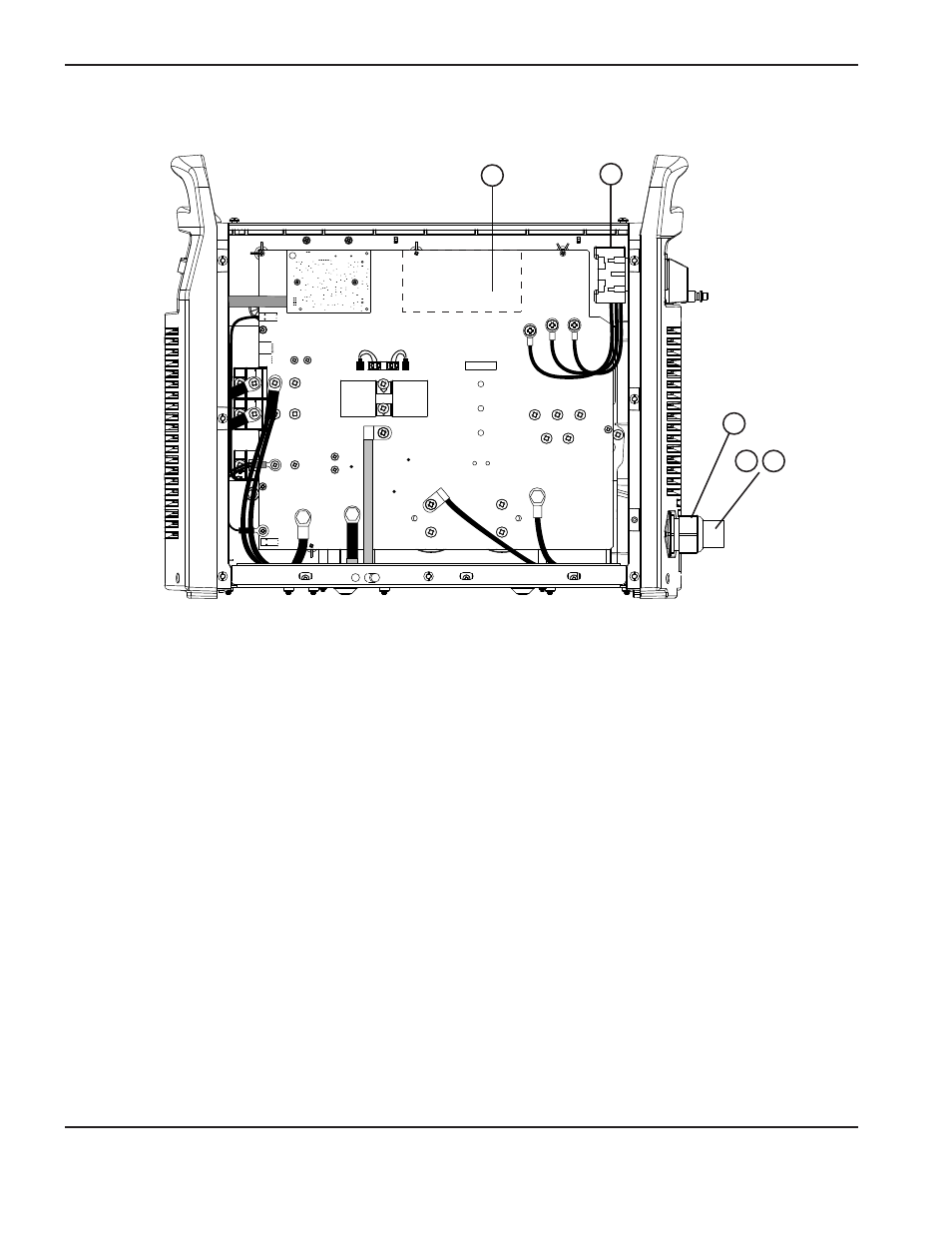

Teil Teile-Nummer Beschreibung
1 228878 Set: Powermax105 Leistungsbaukarte 400 V CE/380 V CCC
2 228880 Set: Powermax105 Netzschalter 400 V CE/380 V CCC
3 228914 Set: Powermax105 Netzkabel-Zugentlastung 400 V CE/380 V CCC
4 228887 Set: Powermax105 Netzkabel 400 V CE
5 228962 Set: Powermax105 Netzkabel 380 V CCC
3
2 1
J22 J21 J20 J19
J27
WORK
LEAD
J26
J25
+
_
+
_
RED
J18
ORG
J17
J32
J11
J28
TP7
TP9
TP8
W
R
B
400 V CE/380 V CCC
