Fehlerbeseitigung und systemtests

powermax

105 Wartungshandbuch

8-53

Schalten Sie die Stromquelle aus (OFF), bevor Sie fortfahren.

Wenn der Widerstandswert immer unter 100 Ω liegt, entfernen Sie den Brenner und prüfen Sie den Widerstand erneut.

Wenn der Wert nach wie vor unter 100 Ω liegt:

• Verwenden Sie einen IGBT-Tester, um zu prüfen, ob der Pilotlichtbogen-IGBT einen Kurzschluss hat.
• Ersetzen Sie den Pilotlichtbogen-IGBT, wenn er kurzgeschlossen ist.

Wenn der Widerstand immer über 100 Ω liegt:

• Ersetzen Sie alle Verschleißteile und prüfen Sie erneut.
• Wenn der Widerstandswert richtig ist (< 100 Ω), sind die alten Verschleißteile unbrauchbar.
• Wenn der Widerstand nach wie vor über 100 Ω liegt, messen Sie den Widerstand im Brenner zwischen den

Pilotlichtbogendrähten (Stift 1 oder 2) und der negativen Lichtbogenleistung (mittlerer Anschluss).

• Wenn der Widerstand immer noch zu hoch ist, ersetzen Sie den Brenner und das Schlauchpaket.

Anmerkung: Die Brennerkappe sollte straff sitzen, aber nicht überdreht werden. Alle Werte sind ± 15 %.

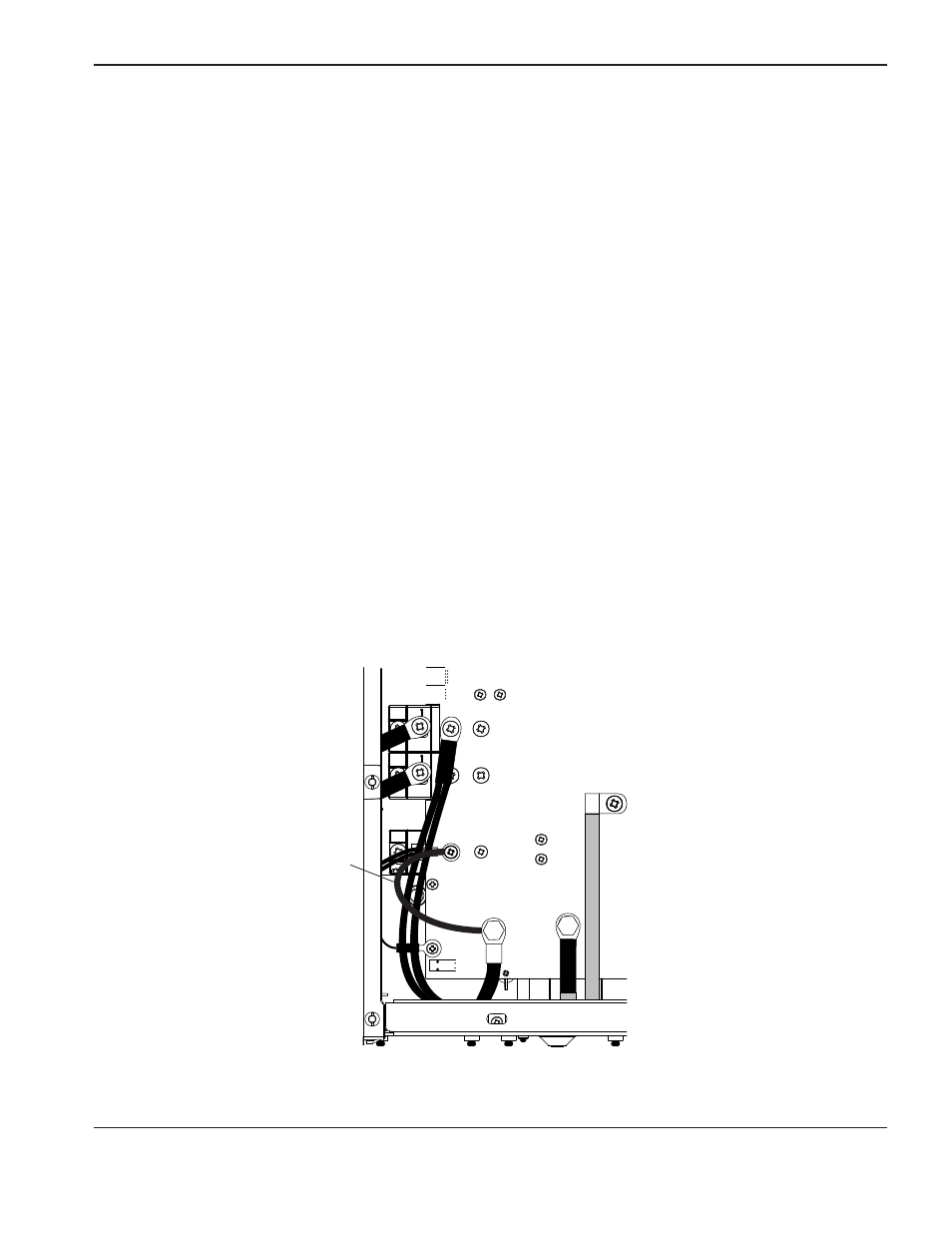

Prüfen Sie die Funktion des Pilotlichtbogen-IGBTs:

• Schalten Sie das Gerät aus und trennen Sie es von der Stromquelle.
• Installieren Sie eine Drahtbrücke (mindestens 8 AWG) zwischen Werkstückkabel (J27) und Pilotlichtbogen-

IGBT (schwarze Doppeldrähte).

• Schließen Sie das Gerät wieder an die Stromquelle an und schalten Sie es ein.
• Versuchen Sie, den Brenner zu zünden.
• Wenn der Brenner zündet, ersetzen Sie den Pilotlichtbogen-IGBT.

Bauen Sie hier eine

Testbrücke ein

J27

WORK

LEAD

J26

RED

J18

ORG

J17

J32

J28

RED
