ErsEtzEn dEr stromquEllEnkomponEntEn
powermax
105 Wartungshandbuch
9-89
Befestigungsschrauben der
Rückwand

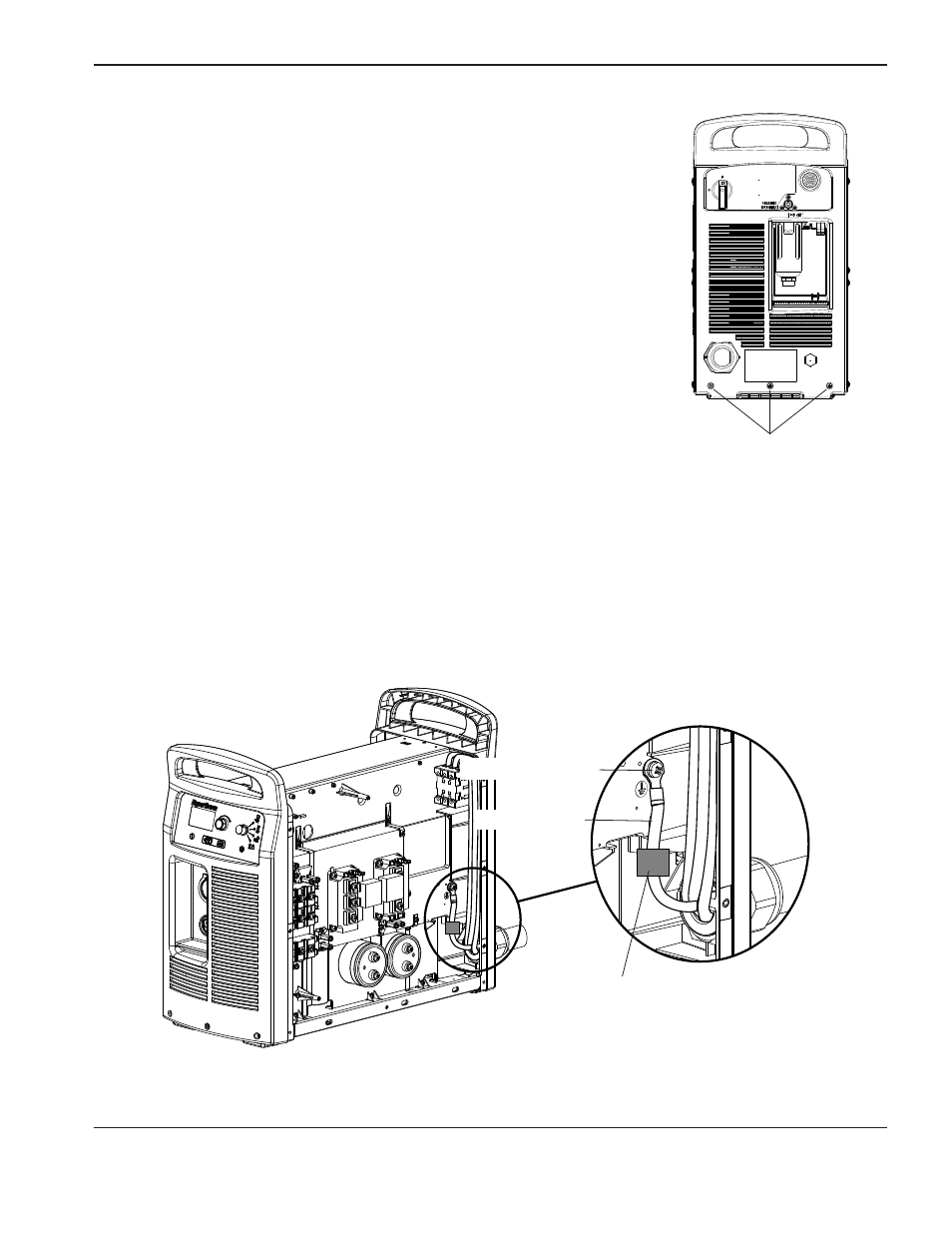

7. Ziehen Sie die drei mitgelieferten Befestigungsschrauben an der Unterseite der
Rückwand auf 23 kg cm fest.
8. Sichern Sie den Schutzleiterdraht durch Anziehen der Schutzleiterschraube auf 23 kg cm am Kühlkörper.
Anmerkung: Zur Darstellung der Schutzleiterdrahtverbindung am Kühlkörper wurde die Leistungsbaukarte
ausgebaut.
Schutzleiterdraht
Schutzleiterschraube
Ferritkern
(CE-Typen)
