Fehlerbeseitigung und systemtests
8-42
powermax
105
Wartungshandbuch
Systemtests
Test Nr.
Beschreibung
Zugeordnete Störfallcodes
1
Spannungseingang
0-60-ALLE
2
Gleichstrombus
3-43-0
3
Ausgangsdiodenbrücke
Allgemeines
4
Temperatur außerhalb des Bereichs
0-40-ALLE, 2-10-ALLE, 3-11-ALLE
5
Sperrwandler (DC–DC)
3-00-0, 3-42-ALLE, 3-43-ALLE
6
Brenner klemmt offen/geschlossen
0-30-ALLE
7
Startsignal
Allgemein, 0-51-0
8
Brenner-Kappensensorschalter
0-50-0
9
Elektronischer Druckregler
0-21-0, 3-20-ALLE
10
Drucksensor
0-12-0, 0-20-0, 2-11-ALLE
11
Lüfter
3-10-ALLE
12
Hilfsnetzschalter
Ungemeldete Verriegelung bei START
Vor jedem Test sollten Sie zunächst die interne Inspektion und die Widerstandsprüfung aus Test 2 unten ausführen.
Diese Tests sollten nur von einem qualifizierten Servicetechniker durchgeführt werden. Tragen Sie die geeignete
Schutzausrüstung und verwenden Sie zugelassene Werkzeuge und Messgeräte.
Wenden Sie sich mit Ihrem Problem zunächst an die Technische Serviceabteilung von Hypertherm (1-800-643-9878)
oder die nächstgelegene Hypertherm-Werkstatt, bevor Sie ein teures Ersatzteil kaufen.
Bei einigen Steckverbindern müssen Sie die weiße Kappe abnehmen, um Zugang zu den Testpunkten zu erhalten.

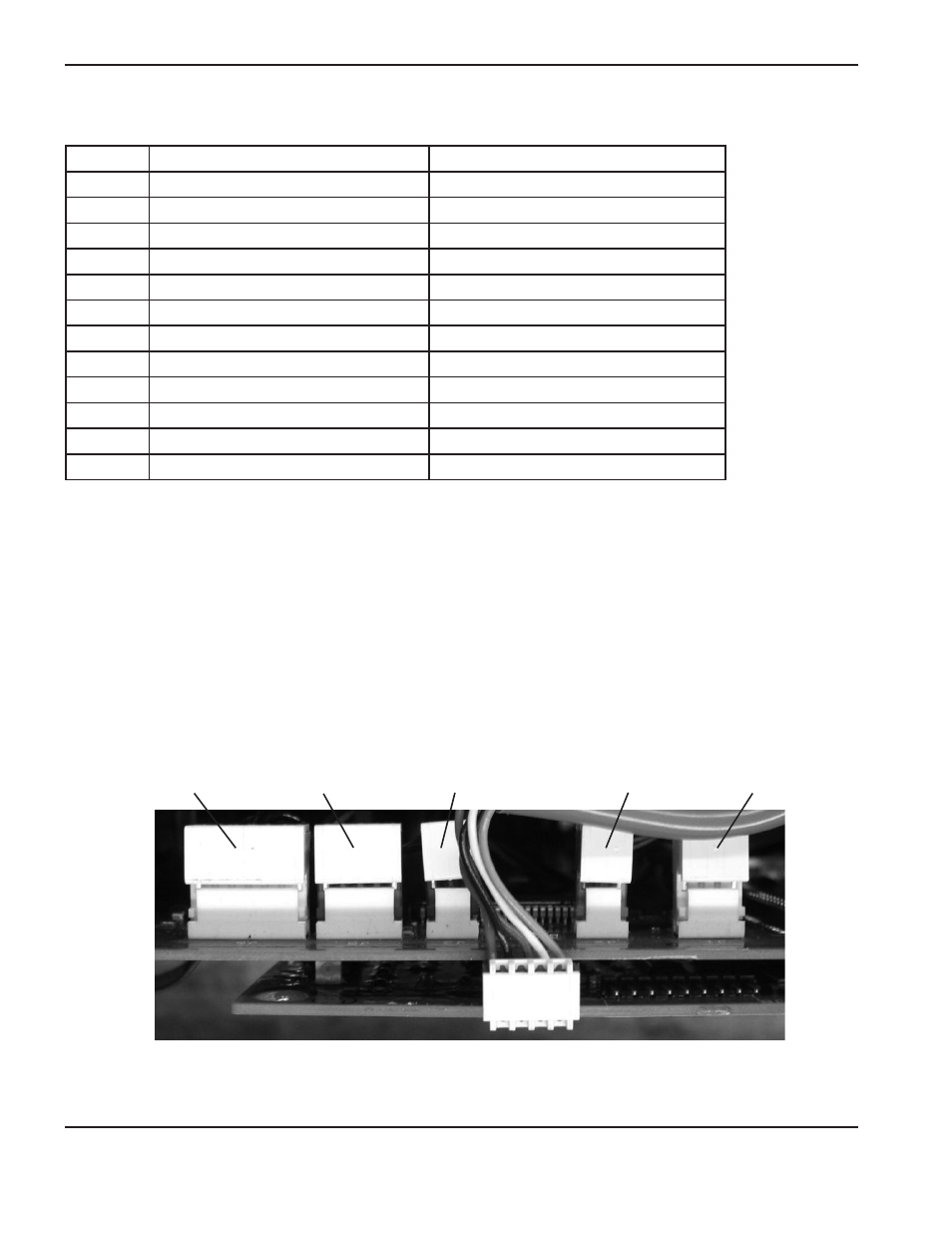

Die unten stehende Abbildung zeigt einige Beispiele von Steckverbindern, die sich an der Leistungsbaukarte oben
befinden. Sie können die meisten Abdeckungen mit Ihrem Daumennagel abziehen. Eventuell benötigen Sie für einige
Abdeckungen einen schmalen Schlitzschraubenzieher, um sie vorsichtig entfernen zu können. Achten Sie darauf, dass
Sie die Steckverbinder nicht verbiegen oder abbrechen.
Elektronischer
Druckregler J6
Drucksensor J3
Druckwächter/
Hilfsschütz J5
Inverter-
Temperatursensor J2
Lüfter J1
