Dreiphasiges Netzkabel und Steckerinstallation
Die Stromquellen des Powermax105 werden mit den folgenden Netzkabeln geliefert:
• CSA-Modelle: 6 AWG vieradriges Netzkabel
• 230–400 V CE: 10 mm
2
, vieradriges HAR-Netzkabel
• 380 V CCC/230–400 V CE Netzkabel nicht im Lieferumfang enthalten
Anmerkung: Für CE-Kennzeichnungs-Konformität, Netzkabelset 228886 installieren.
• 400 V CE: 6 mm
2
, vieradriges HAR-Netzkabel
• 380 V CCC: 6 mm
2
, vieradriges CCC-Netzkabel (einige Modelle werden ohne Netzkabel geliefert)
Für den Betrieb des Powermax105 ist ein Stecker erforderlich, der nationalen und örtlichen elektrischen Vorschriften
entspricht. Der Strecker muss von einem lizenzierten Elektriker am Netzkabel angebracht werden.

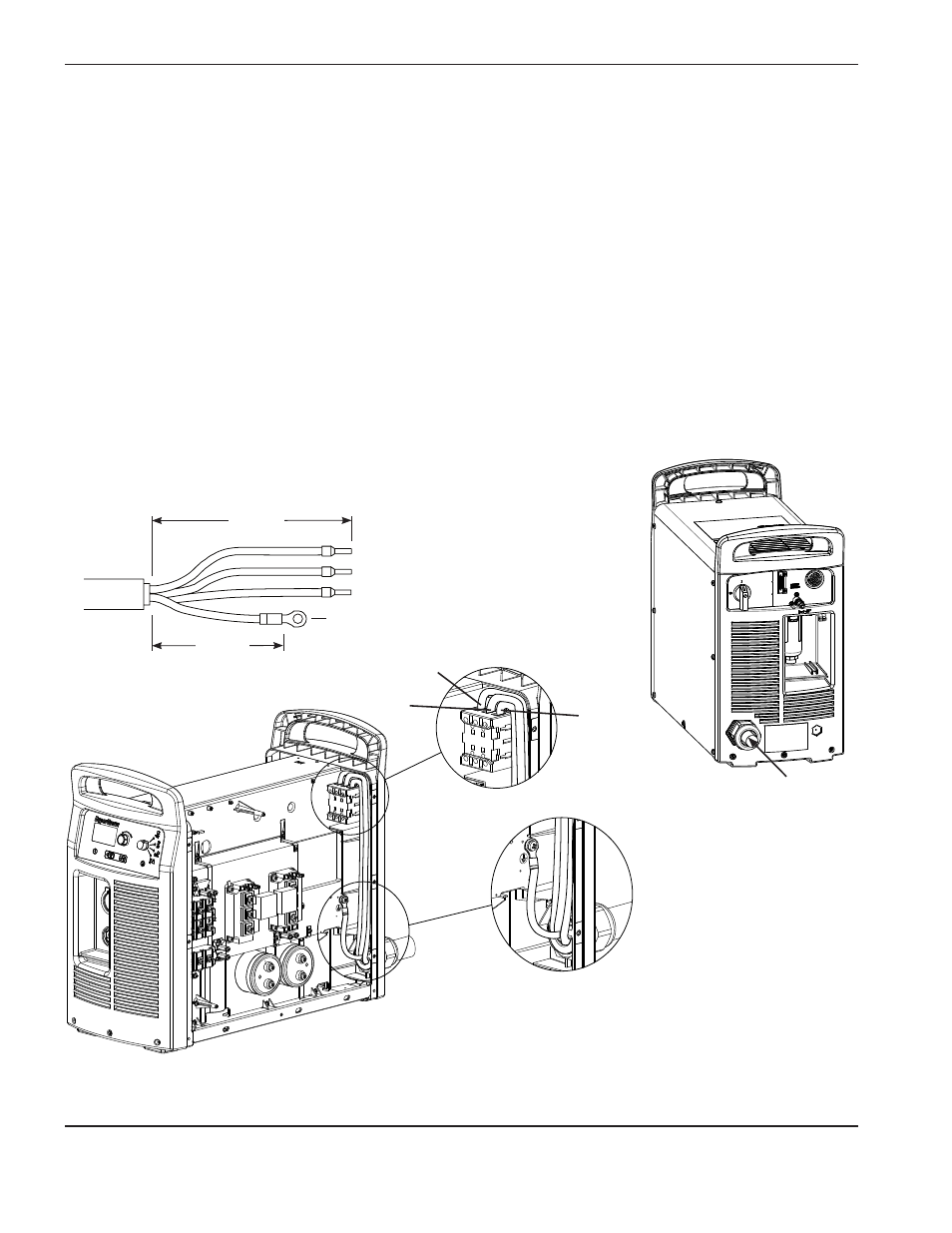

Die Drähte des Netzkabels wie gezeigt abisolieren und vorbereiten.
L1
L3
L2
L2
L1
L3
Schutzleiter
6 mm
419 mm
203 mm
CSA
Leitung durch Zugentlastung
führen und befestigen
