ErsEtzEn dEr stromquEllEnkomponEntEn
powermax
105 Wartungshandbuch
9-39
Ersetzen der Steuerbaukarte
1. Entfernen Sie den Stromstärkeregler und den Betriebsart-Schalter an der Vorderseite, indem Sie sie gerade von
ihren Stiften abziehen.
2. Ziehen Sie die Vorderwand oben vorsichtig von der Stromquelle weg. Die Vorderwand bleibt noch mit dem Boden
der Stromquelle verbunden und kann nur ein kleines Stück bewegt werden.
3. Entfernen Sie die drei Schrauben, die die Steuerbaukarte an der Vorderwand sichern. Zwei Schrauben befinden
sich an der Steuerbaukarte jeweils am oberen Ende. Die dritte Schraube (nicht abgebildet) befindet sich in der Mitte
der Steuerbaukarte an der Unterkante.
4. Schieben Sie vorsichtig die Steuerbaukarte hinter der Vorderwand in Richtung Leistungsbaukartenseite der
Stromquelle.
5. Trennen Sie das Flachbandkabel von der Steuerbaukarte und legen Sie die Steuerbaukarte beiseite.
6. Stecken Sie das Flachbandkabel in den Steckverbinder J6 an der neuen Steuerbaukarte.
7. Ziehen Sie die Vorderwand oben vorsichtig von der Stromquelle weg und schieben Sie die Steuerbaukarte in ihren
Sitz.
8. Sichern Sie die Steuerbaukarte mit den drei mitgelieferten Befestigungsschrauben an der Vorderwand. Ziehen Sie
sie auf 8,1 kg cm fest.
9. Richten Sie die flache Innenkante des neuen Betriebsart-Schalters (mit der weißen Linie) auf die flache Seite des
Steuerbaukartenstiftes aus und schieben Sie den Schalterknopf gerade auf den Stift.
10. Richten Sie die flache Innenkante des neuen Stromstärkereglers auf die flache Seite des Steuerbaukartenstiftes aus
und schieben Sie den Regler gerade auf den Stift.

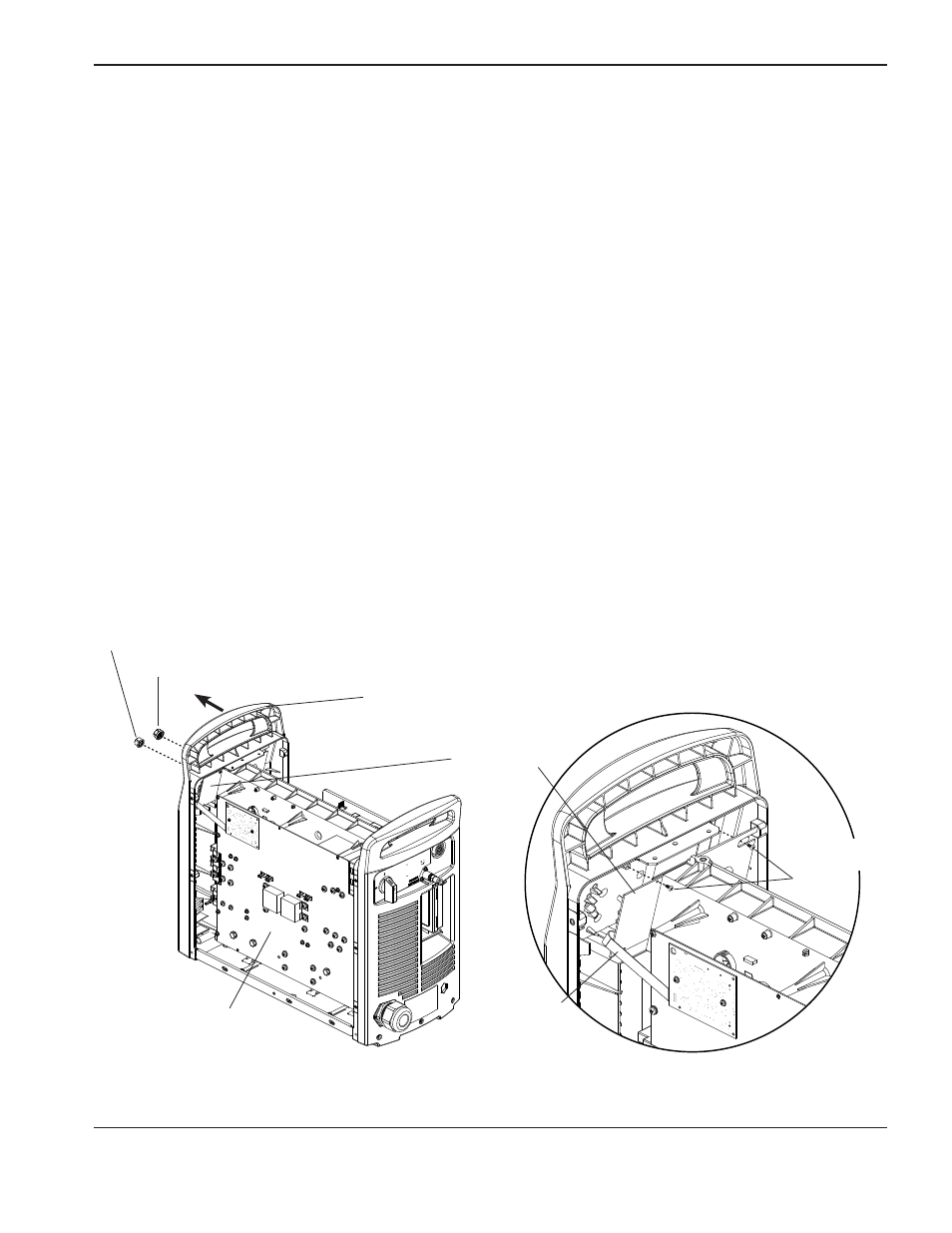

Steuerbaukarte
Vorderwand – oben
Betriebsart-Schalter
Stromstärkeregler
Leistungsbaukarte
Flachbandkabel
Obere
Befestigungsschrauben
