ErsEtzEn dEr BrEnnErkomponEntEn
10-8
powermax
105 Wartungshandbuch
Ausbau des linken Griffs
1. Bauen Sie die Verschleißteile aus dem Brenner aus.
2. Legen Sie den Brenner mit nach oben zeigendem linken Griff auf eine ebene Oberfläche.
3. Entfernen Sie die fünf Griffschrauben des linken Griffs mit einem TORX-Schraubendreher T10 oder einem
Schlitzschraubendreher.
4. Ziehen Sie den linken Griff vorsichtig vom Brenner ab.
Anmerkung: Verwenden Sie einen Augenschutz, da die Feder des Wippentasters aus dem Griff
herausspringen kann.

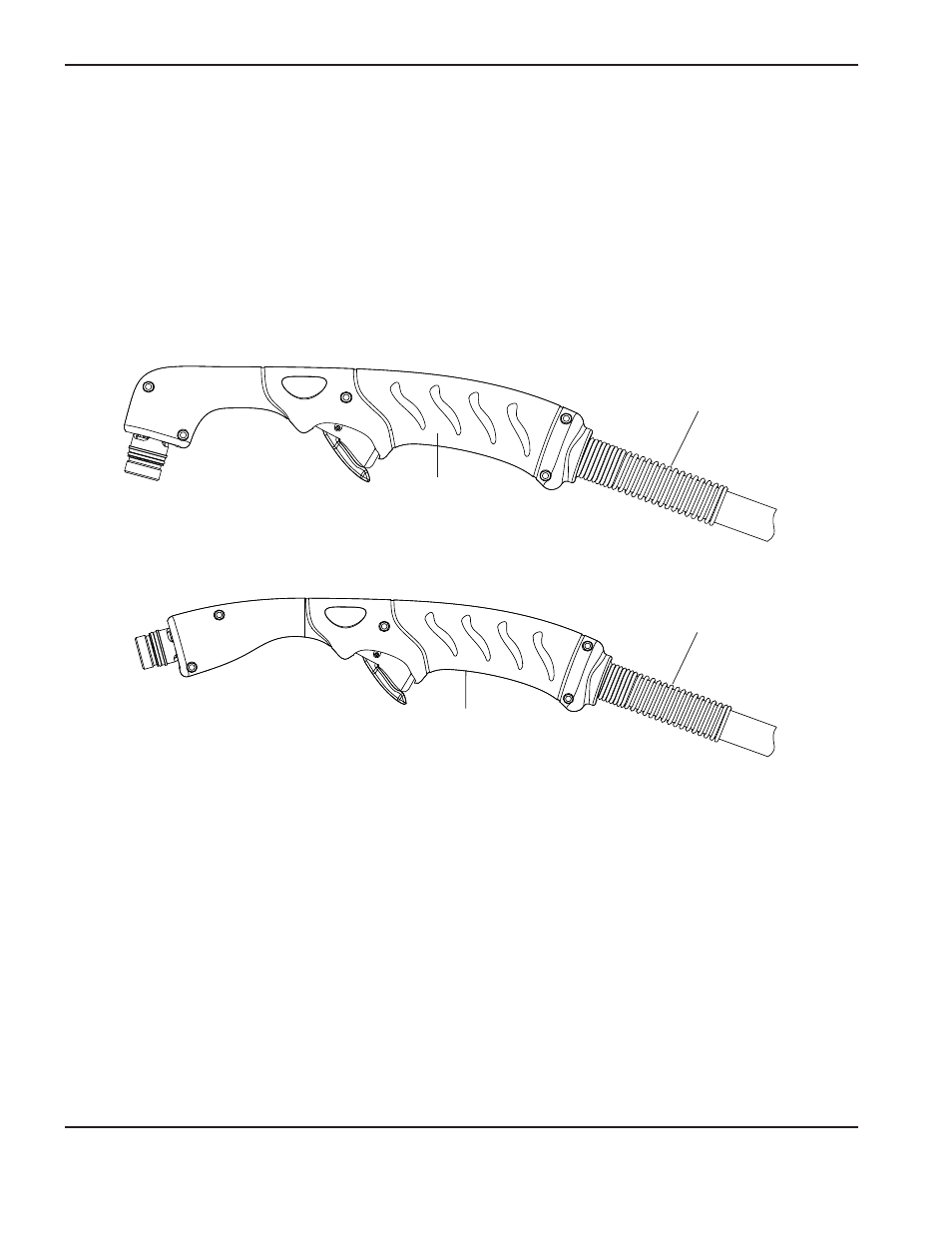

Linker Griff
Zugentlastung
Duramax-75°-Handbrenner
Linker Griff
Duramax-15°-Handbrenner
Zugentlastung
Einbau des linken Griffs
1. Richten Sie die linke Griffhälfte auf die rechte Hälfte aus.
Anmerkung: Wenn Sie die Griffe ersetzen, bringen Sie die „H“-Kennzeichnung auf der linken Seite des
Brennergriffs an.
2. Prüfen Sie, ob beide Drehzapfen des Wippentasters in den Drehzapfenlöchern sitzen (ein Drehzapfenloch
pro Griffhälfte). Vergewissern Sie sich, dass die Drähte nirgends durch die Griffe eingeklemmt sind und die
Zugentlastung durch die Griffe fixiert ist.
3. Ziehen Sie die fünf Griffschrauben mit einem TORX-Schraubendreher T10 oder einem Schlitzschraubendreher auf
14,98 kg cm fest.
4. Montieren Sie die Verschleißteile.
