ErsEtzEn dEr stromquEllEnkomponEntEn
powermax
105 Wartungshandbuch
9-71
4. Trennen Sie den 90°-Einschubanschluss, indem Sie auf den Kunststoffring (am nächsten an der Messingmutter)
drücken und den Anschluss von der Mutter abziehen.
5. Trennen Sie den Elektrodendraht und die kurzen Ausgangsdrosseldrähte, indem Sie die Messingmutter entfernen,
die den Ringkabelschuh am Schnellkupplungsgehäuse sichert.
Anmerkung: Der Elektrodendraht und die kurzen Ausgangsdrosseldrähte werden im gleichen Drahtverbinder
gehalten.
6. Ziehen Sie den Elektrodendraht durch den Schutzmantel, der durch die Mittelplatte führt.
7. Ziehen Sie die Vorderwand vorsichtig ein kleines Stück von der Bodenplatte der Stromquelle weg.
8. Entfernen Sie die beiden Befestigungsschrauben an der Unterseite der Ausgangsdrossel.

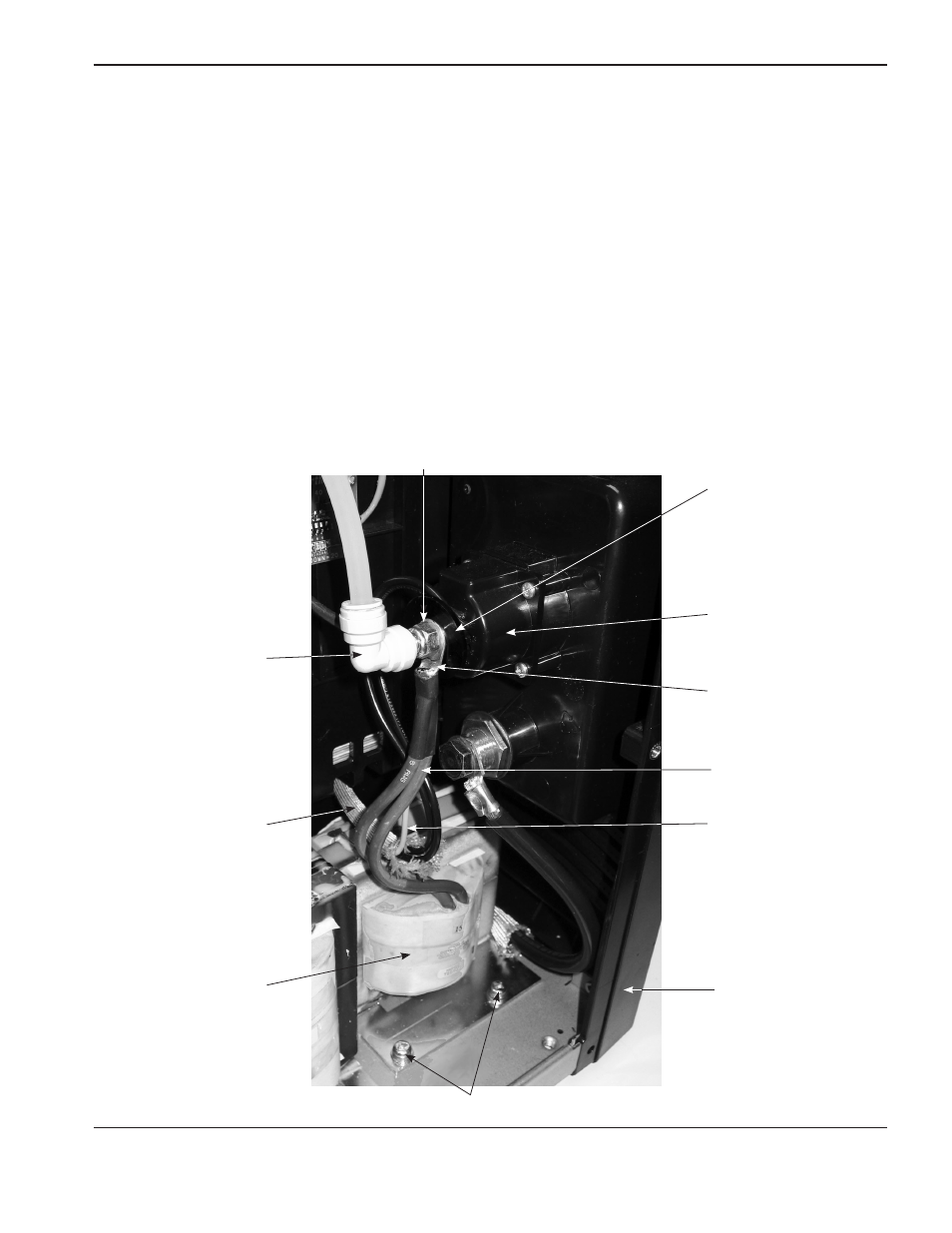

Ringkabelschuh
Elektrodendraht
Schutzmantel
Vorderwand
90°-Einschubanschluss
Messingmutter
Ausgangsdrossel
Befestigungsschrauben
Kurze Drosseldrähte (2)
Schnellkupplungsgehäuse
Kunststoffbeilagscheibe
