Fehlerbeseitigung und systemtests
8-22
powermax
105
Wartungshandbuch

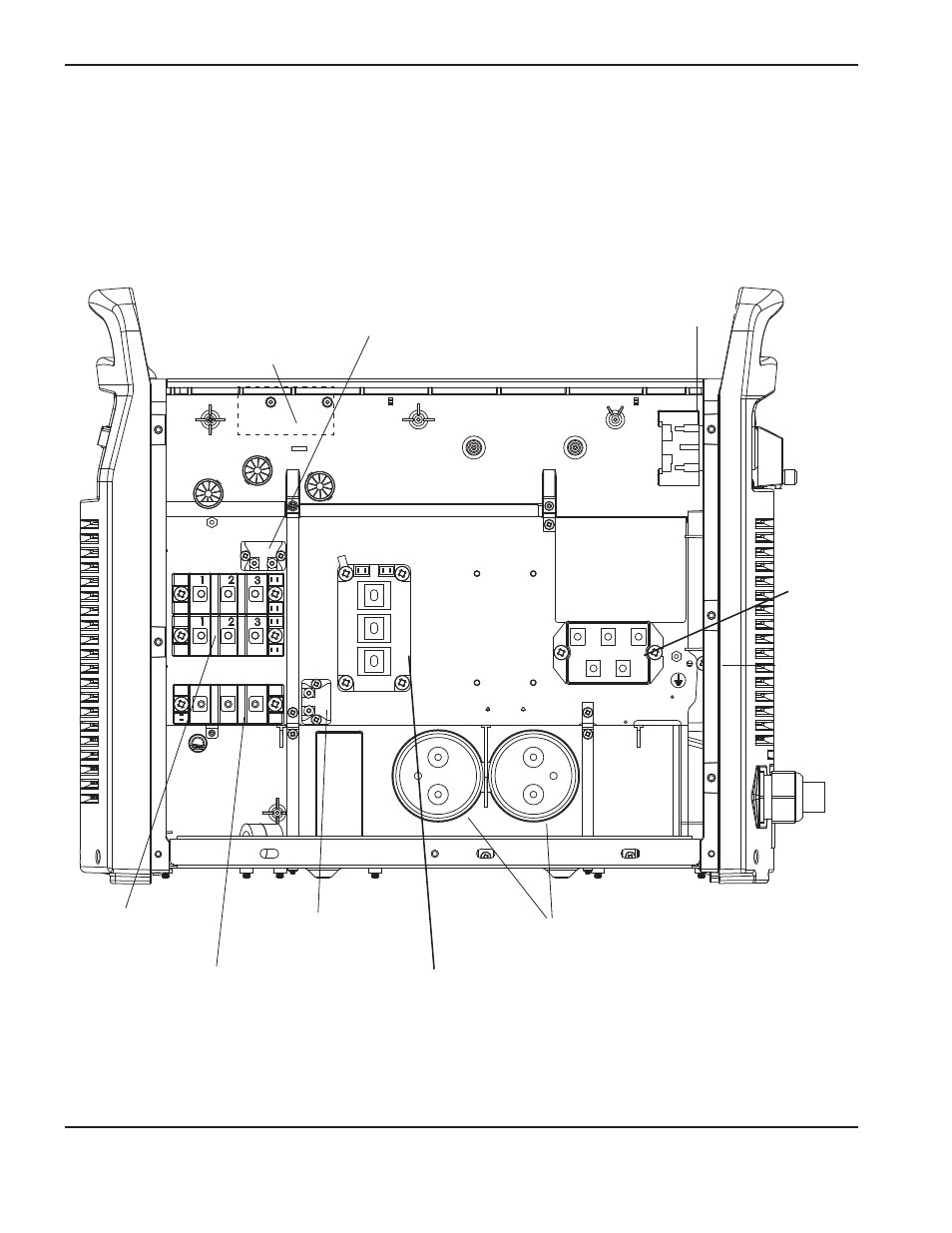

380 V CCC, 400 V CE Stromquelle Übersicht (Leistungsbaukarte entfernt)
Eingangs-
dioden-
brücke
Inverter IGBT-Modul
Netzschalter (S1)
Stützkondensatoren
Ausgangs-
Beschaltungswiderstand
Optionale serielle Karte
Inverter-
Beschaltungswiderstand
Pilotlichtbogen-IGBT
Ausgangsdiodenbrücke
Schutzleiter
