ErsEtzEn dEr stromquEllEnkomponEntEn
powermax
105 Wartungshandbuch
9-51

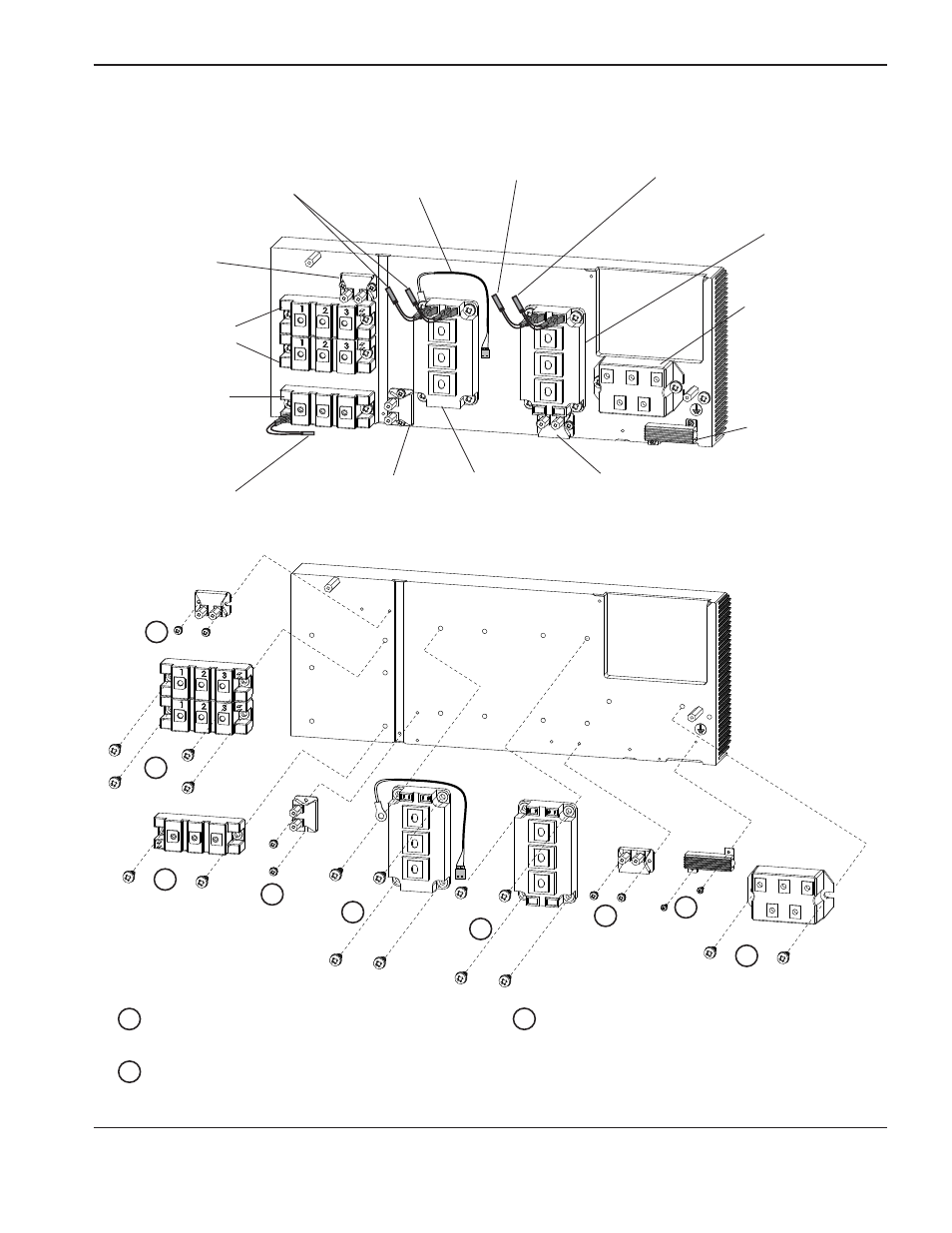

230–400 V CE, 380 V CCC/230–400 V CE Kühlkörperkomponenten
Eingangsdiodenbrücke
(Set 128746)
BLK-IGBT-Modul
(Set 228699)
Inverter IGBT-Modul
(Set 228702)
Pilotlichtbogen-IGBT
(Set 228944)
Ausgangsdiodenbrücke (2)
(Set 228902)
Dämpfungswiderstand
(Set 228894)
Temperatursensor
(Set 228805)
Inverter IGBT-Modul
Gate-Steuerkabel
Pilotlichtbogen-IGBT
Gate-Steuerkabel
BLK-IGBT-Modul
Gate-Steuerkabel
BLK-IGBT-Modul
Temperatursensorkabel
Beschaltungswiderstand
5 Ω 120 W
(Set 228693)
Beschaltungswiderstand
15 Ω 200 W
(Set 228898)
Beschaltungswiderstand
5 Ω 200 W
(Set 228897)
Mit einem Drehmoment von 17,3 kg cm anziehen.
M4 X 10 2SEM
Mit einem Drehmoment von 11,5 kg cm anziehen.
M3 X 10 1SEM
1
2
Mit einem Drehmoment von 40 kg cm anziehen.
M6 X 16-12,5 2SEM TRI CHRM
3
1
1
1
2
3
3
3
3
3
